Ringhovedenhet eller understasjon av bokstype: Hva trenger prosjektet ditt?

I 10-35kV distribusjonsprosjekter er ringhovedenheten (RMU) og nettstasjon av bokstype ofte nevnt i samme designgjennomgang. Fordi begge er kompakte og begge er fabrikkbygde, blir de noen ganger behandlet som konkurrerende alternativer. Det er de ikke. Avgjørelsen kommer ned til ett spørsmål om noden du planlegger: trenger dette punktet å trappe ned spenningen og distribuere lavspenteffekt, eller trenger det bare å bytte, seksjonere og koble sammen linjer?Zhejiang Deyan Electric Co., Ltd. (DEYAN ELECTRIC), som produserer begge produktlinjene, setter den praktiske grensen nedenfor.

I. To forskjellige jobber

En ringhovedenhet er metallkapslet bryterutstyr som brukes i 10-24kV mellomspent ringnettverk. Dens interne komponenter er lastbrytere, jordingsbrytere og sikringer. Den utfører kobling, linjeseksjonering, feilisolering og lastoverføring, slik at en feil på en kabelseksjon kan kuttes uten å avbryte forsyningen til resten av ringen. Den endrer ikke spenning.

En transformatorstasjon av boks-type integrerer høyspentstrømmottak, en distribusjonstransformator og lavspentstrømdistribusjon – sammen med måling og kapsling – i en fullstendig lukket, bevegelig stålkonstruksjon. Den er prefabrikkert på fabrikken, levert som en hel enhet, og dens utgang er lavspent strøm for sluttbrukere.

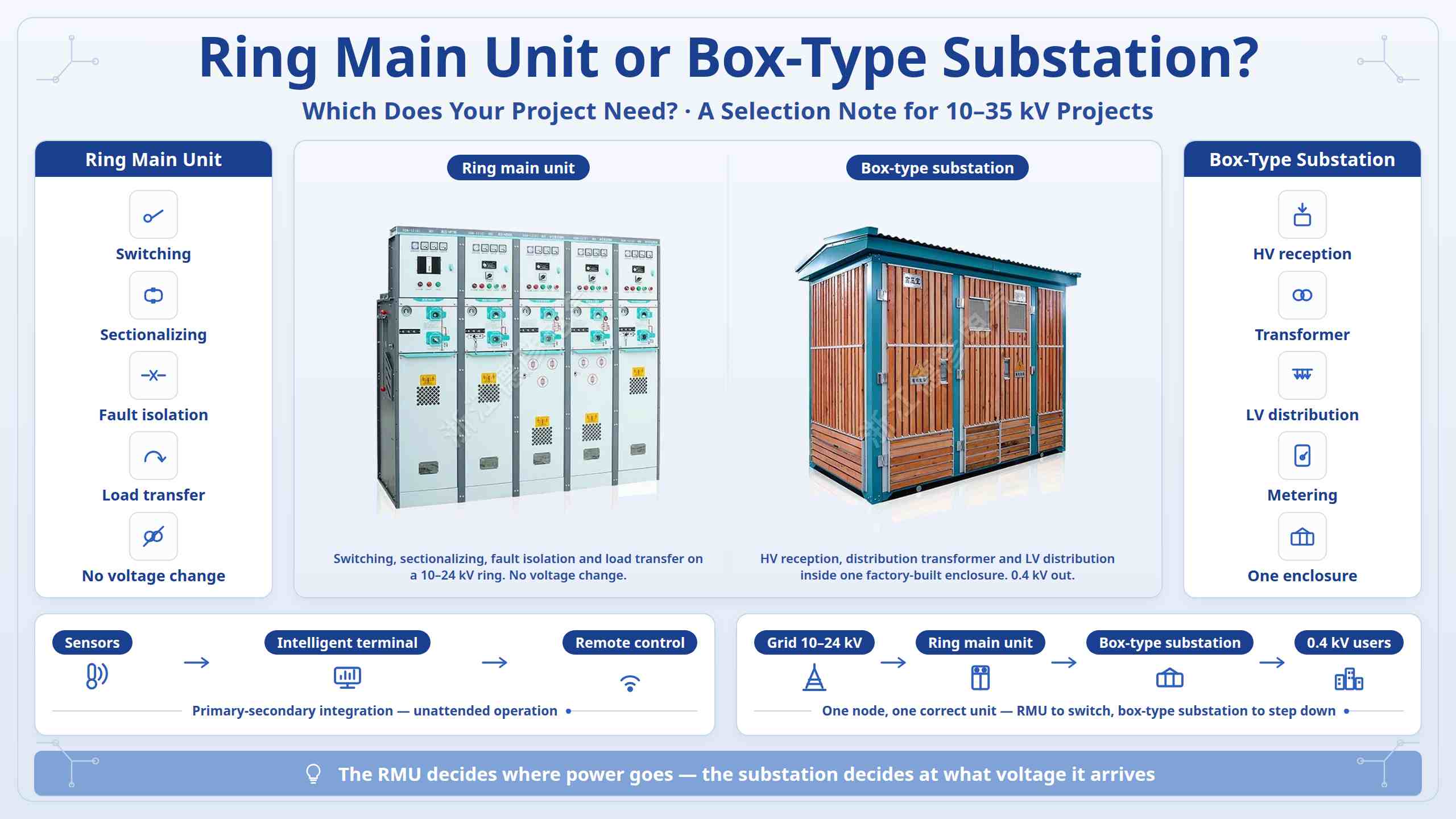

På én linje: en RMU bestemmer hvor strømmen går; en understasjon av bokstype bestemmer ved hvilken spenning den kommer og hvordan den fordeles.

II. Tilpass modellen til ditt scenario

Renovering av urban kabel med dobbel strømforsyning og ingen lokal nedtrapping krever en RMU. Lastepunkter som trenger 0,4 kV utgående strøm - boligkvarter, verksteder, kommersielle soner, ladestasjoner - krever en understasjon av bokstype. Utendørs, trange, fuktige eller støvete steder favoriserer en gassisolert RMU, hvis forseglede tank motstår kondens, støv og salttåke med langt mindre inspeksjon. Fotovoltaiske, lagrings- og ladestableprosjekter bruker begge deler: transformatorstasjoner og netttilkoblede skap håndterer konvertering og netttilkobling, mens gassisolerte RMU-er håndterer innsamling og veksling innenfor et kontrollert fotavtrykk.

III. I de fleste prosjekter jobber de sammen

Inne i mange understasjoner av bokstype er høyspenningsinnkommende og utgående enheter i seg selv ringhovedenheter med lastbrytere. RMU er svitsjekomponenten; transformatorstasjonen er innhegningen som legger til transformasjon og lavspentfordeling rundt seg. Grensen er derfor praktisk snarere enn konkurransedyktig - hvis en node bare bytter og seksjonerer, spesifiser en RMU; hvis den også må trappe ned og distribuere, spesifiser en understasjon av bokstype; og hvis den stasjonen også utgjør en del av et ringnettverk, spesifiseres de to sammen. Den gjeldende mainstream-retningen for begge er primær-sekundær integrasjon: sensorer og overvåkingsenheter inne i kabinettet, matchet med en ekstern intelligent distribusjonsterminal, som muliggjør sanntidsdataopplasting, automatisk feilplassering og isolasjon, fjernkontroll og uovervåket drift.

IV. Hva du skal kontrollere før du bekrefter modellen

Fastslå først om nettverket er radial eller dual-power ring - dette alene avgjør om en RMU er nødvendig. Bekreft deretter merkespenning (10/24/35kV), merkestrøm og kortslutningsbrytestrøm med koordinerte beskyttelsesinnstillinger; forholdene på stedet inkludert plass, fuktighet, støv, salttåke og beskyttelsesgrad, med eksplosjonssikkert utstyr i henhold til GB 50058 der det er nødvendig; og lastkrav som transformatorkapasitet, utgående kretser og eventuell flytting. Vei den første kostnaden mot livssykluskostnaden: Luftisolert utstyr passer til tørre innendørsplasser med dedikert vedlikeholdspersonell, mens gassisolert utstyr koster mer på forhånd, men reduserer vedlikehold på utendørs eller vanskelig inspiserte steder.
