Hva gjør AC metallomsluttet ringhovedbryter pålitelig for moderne kraftdistribusjon?

AC metallkapslet ring hovedbryterutstyrer en kompakt distribusjonsløsning for mellomspenning designet for å forbedre strømkontinuitet, driftssikkerhet, feilisolering og installasjonseffektivitet. Ved å kombinere svitsje-, beskyttelses-, isolasjons- og jordingsfunksjoner inne i en metallkapsling, er dette utstyret spesielt egnet for urbane distribusjonsnettverk, industrianlegg, kommersielle bygninger, infrastrukturprosjekter og fornybar energiapplikasjoner. Denne veiledningen forklarer dens struktur, driftsprinsipp, viktige tekniske parametere, sikkerhetsfunksjoner, applikasjonsscenarier og praktiske hensyn for å velge riktig konfigurasjon.

Innholdsfortegnelse

• 1. Forstå AC metallomsluttet ring hovedbryterutstyr
• 2. Hvorfor er det viktig i mellomspenningsdistribusjon?
• 3. Hvordan er bryterutstyret strukturert?
  • Bytte- og beskyttelseskomponenter
  • Kabel- og tilkoblingsrom
  • Metallkapsling og sikkerhetsdesign
• 4. Hvordan fungerer et hovedringsystem?
• 5. Hvilke tekniske parametere betyr mest?
• 6. Hovedfordeler for kraftdistribusjonsprosjekter
• 7. Hvor er det ofte brukt?
• 8. Hva bør kjøpere sjekke før de bestiller?
• 9. Installasjon, drift og vedlikehold
• 10. Luftisolerte og gassisolerte konfigurasjoner
• 11. Ofte stilte spørsmål
• 12. Konklusjon

1. Forstå AC metallomsluttet ring hovedbryterutstyr

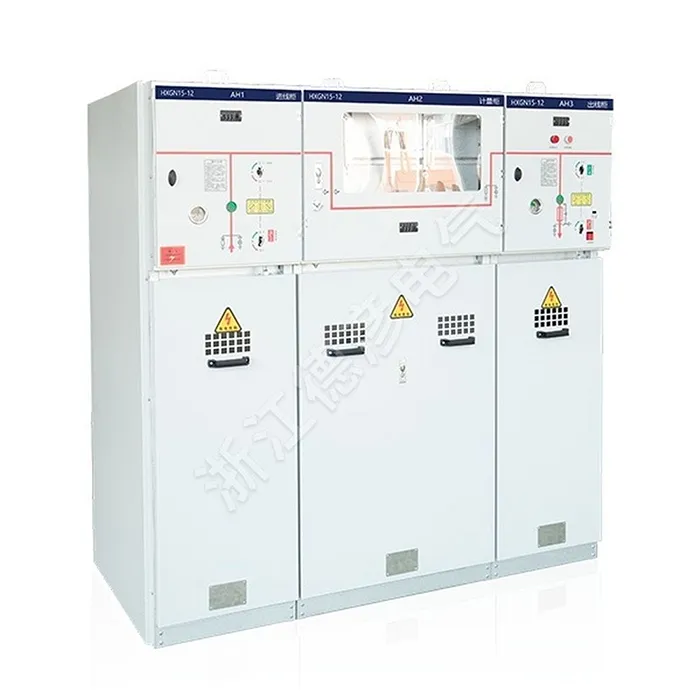

AC metallomsluttet ring hovedbryterutstyr er en mellomspennings elektrisk distribusjonsenhet designet for å motta, distribuere, bytte, isolere og beskytte elektrisk kraft innenfor et ring- eller radialt distribusjonsnettverk. Den plasserer det relevante bryter- og beskyttelsesutstyret inne i et jordet metallkapsling, og skaper en kompakt og organisert løsning for mellomspenningsapplikasjoner.

I henhold til IEC 62271-200 dekker AC metallkapslet bryter- og kontrollutstyr utstyr med merkespenninger over 1 kV og opp til og med 52 kV. Ringhovedenheter er en praktisk form for dette utstyret og er mye assosiert med mellomspenningskabeldistribusjonssystemer.

Begrepet "ringledning" beskriver nettverksarrangementet i stedet for bare selve skapet. I et typisk ringnettverk kan strøm nå et distribusjonspunkt fra to retninger. Hvis en kabelseksjon utvikler en feil, kan den berørte delen isoleres mens det gjenværende nettet fortsetter å motta strøm gjennom den alternative ruten.

For prosjekteiere adresserer denne arkitekturen en av de viktigste distribusjonsutfordringene: vedlikehold av elektrisk service samtidig som utstyrsstørrelse, driftskompleksitet og sikkerhetsrisikoer kontrolleres.

2. Hvorfor er det viktig i mellomspenningsdistribusjon?

Moderne kraftnettverk må håndtere økende belastninger og samtidig opprettholde pålitelig service. Industrianlegg, kommersielle komplekser, sykehus, transportanlegg, datasentre og installasjoner med fornybar energi kan ikke alltid tolerere langvarige strømbrudd.

Et riktig konstruert ringhovedsystem gir flere fordeler:

• Forsyningskontinuitet:En ringkonfigurasjon kan gi en alternativ strømvei etter en isolert feil.
• Feilsøking:Operatører kan koble fra den berørte seksjonen uten å unødig stenge hele distribusjonsnettet.
• Kompakt installasjon:Integrert bryterutstyr reduserer fotavtrykket sammenlignet med noen konvensjonelle arrangementer.
• Driftssikkerhet:Metallkapslinger, jordingsarrangementer, forriglinger og posisjonsindikering bidrar til å redusere operasjonelle risikoer.
• Fleksibel konfigurasjon:Ulike kombinasjoner av lastbrytere, effektbrytere, sikringer, strømtransformatorer, spenningstransformatorer og jordingsbrytere kan utformes i henhold til prosjektkrav.

Disse egenskapene gjør ringhovedbryterutstyr spesielt verdifullt der plassen er begrenset og kontinuitet i elektriske tjenester er en stor designprioritet.

3. Hvordan er bryterutstyret strukturert?

Selv om konfigurasjonene varierer avhengig av produsent og spenningsklasse, integrerer en typisk AC metallkapslet hovedbryterenhet flere funksjonsseksjoner. Å forstå disse delene hjelper kjøpere med å evaluere tekniske forslag mer nøyaktig.

Bytte- og beskyttelseskomponenter

Koblingsseksjonen kan inneholde lastbrytere, vakuumbrytere, sikringsbryterkombinasjoner, skillebrytere og jordingsbrytere. Den hensiktsmessige ordningen avhenger av om utstyret primært er beregnet for matebryter, transformatorbeskyttelse, feilavbrudd eller en kombinasjon av disse funksjonene.

En lastbryter er vanligvis beregnet for å bytte normal laststrøm, mens en effektbryter gir mer omfattende feilavbruddsevne. Der det brukes sikringer, kan bryter-sikringskombinasjonen gi transformator- og materbeskyttelse innenfor et passende bruksområde.

Av denne grunn bør kjøpere aldri vurdere skapet bare etter nominell strøm. Den komplette beskyttelsesfilosofien må samsvare med transformatoren, materen, kabelen og oppstrøms/nedstrøms beskyttelsessystem.

Kabel- og tilkoblingsrom

Kabelrommet gir grensesnittet mellom bryteranlegget og det eksterne mellomspenningsnettet. Avhengig av design kan den inneholde kabelavslutninger, jordingsbrytere, strømtransformatorer, spenningstransformatorer, overspenningsvernkomponenter eller annet tilbehør.

Riktig kabelkompatibilitet er viktig. Nødvendig kabelstørrelse, termineringstype, isolasjonsnivå, faseavstand og installasjonsmetode bør bekreftes før utstyret produseres.

Metallkapsling og sikkerhetsdesign

Metallkapslingen skiller strømførende komponenter fra omgivelsene og skaper en definert mekanisk struktur for det interne utstyret. Riktig oppdeling kan også bidra til å begrense konsekvensene av interne feil.

Forriglingsmekanismer er en annen viktig funksjon. Mekaniske eller elektriske forriglinger kan bidra til å forhindre usikre driftssekvenser, for eksempel å lukke en jordingsbryter mens en strømførende krets forblir tilkoblet.

For installasjoner med høyere risiko bør intern lysbueklassifisering og trykkavlastningsarrangement vurderes som en del av den overordnede sikkerhetsdesignen. Noen kommersielt tilgjengelige RMU-systemer spesifiserer intern lysbueytelse i henhold til definerte testbetingelser, og demonstrerer hvorfor den nøyaktige klassifiseringen bør verifiseres i stedet for å antas.

4. Hvordan fungerer et hovedringsystem?

Det grunnleggende driftsprinsippet er enkelt. Flere distribusjonspunkter er koblet sammen gjennom et mellomspenningsnett med sløyfe. Hver ringhovedenhet kontrollerer en del av nettverket og kan gi en tilkobling til en transformator eller nedstrøms last.

Under normal drift kan nettverket operere med et definert åpent punkt eller annen verktøy-godkjent konfigurasjon. Hvis det oppstår en kabelfeil, kan operatører eller et automatisert beskyttelsessystem identifisere og isolere den berørte delen. De friske delene av nettverket kan da forbli strømførende fra den tilgjengelige forsyningsveien.

Dette arrangementet betyr ikke at hver ring automatisk gir uavbrutt strøm. Faktisk kontinuitet avhenger av nettverksdesign, beskyttelseskoordinering, svitsjeprosedyrer, automatisering, redundans og driftskrav til verktøy.

Av denne grunn er kvaliteten på det samlede distribusjonsopplegget like viktig som selve koblingsanlegget.

5. Hvilke tekniske parametere betyr mest?

Å velge utstyr kun basert på spenning og strøm kan skape alvorlige prosjektproblemer. En fullstendig teknisk spesifikasjon bør ta hensyn til elektriske, mekaniske, miljømessige og sikkerhetsparametere.

IEC 62271-200 er spesielt relevant fordi den etablerer krav til AC metallkapslet bryter- og kontrollutstyr innenfor det spesifiserte spenningsområdet. Andre standarder kan gjelde for individuelle komponenter, inkludert høyspenningsbrytere, effektbrytere, bryter-sikringskombinasjoner, skillebrytere og jordingsbrytere.

6. Hovedfordeler for kraftdistribusjonsprosjekter

Kompakt fotavtrykk

Ring hovedbryteranlegg er konstruert for å kombinere flere distribusjonsfunksjoner i et relativt kompakt arrangement. Dette er spesielt nyttig i urbane transformatorstasjoner, kommersielle bygninger, industrianlegg og infrastrukturprosjekter der gulvareal er dyrt.

Forbedret operasjonell fleksibilitet

Flere svitsjefunksjoner lar operatører isolere utvalgte matere, transformatorer eller kabelseksjoner i henhold til nettverkets driftsplan. Dette kan forenkle vedlikehold og feilhåndteringsprosedyrer.

Forbedret personellbeskyttelse

Metallkapslinger, jordingssystemer, forriglinger, avdelinger og passende lysbueytelsesklassifiseringer kan skape flere lag med beskyttelse. Disse funksjonene må imidlertid verifiseres mot den faktiske produkttestdokumentasjonen.

Redusert distribusjonskompleksitet

En riktig konfigurert RMU kan integrere feeder-svitsjing og transformatorbeskyttelse i en standardisert pakke. Dette kan forenkle prosjektering, transport, installasjon og idriftsettelse sammenlignet med å sette sammen flere separate komponenter.

Egnet for moderne infrastruktur

Den samme grunnleggende arkitekturen kan støtte konvensjonell bruksdistribusjon så vel som industriell, kommersiell, fornybar energi, transport og andre mellomspenningsapplikasjoner.

7. Hvor er det ofte brukt?

AC metallkapslet ring hovedbryterutstyr er egnet for et bredt spekter av mellomspenningsdistribusjonsmiljøer.

• Bykraftfordeling:Kompakte transformatorstasjoner og underjordiske kabelnett.
• Industrianlegg:Fabrikker, prosessanlegg, varehus og produksjonssteder.
• Næringsbygg:Kjøpesentre, kontorkomplekser, hoteller og store kommersielle utbygginger.
• Offentlig infrastruktur:Flyplasser, jernbaneanlegg, sykehus, tunneler og kommunale prosjekter.
• Fornybar energi:Sol- og vindkraftoppsamlings- og distribusjonssystemer.
• Boligutvikling:Mellomspenningsdistribusjon for store samfunn og boligprosjekter.
• Transformatorstasjoner:Inngående og utgående matestyring og transformatorbeskyttelse.

Kommersielle og industrielle prosjekter prioriterer ofte kompakte dimensjoner, pålitelig kobling, enkelt vedlikehold og tydelig beskyttelseskoordinering. Prosjekter med fornybar energi kan legge ytterligere vekt på fjerndrift, miljømotstand, overvåking og automatisering.

8. Hva bør kjøpere sjekke før de bestiller?

Å kjøpe mellomspenningsbryterutstyr er en teknisk beslutning snarere enn bare en prissammenligning. Før du legger inn en bestilling, bør prosjektingeniører og innkjøpsteam utarbeide en detaljert teknisk tidsplan.

1. Bekreft systemspenningen.Bekreft nominelle og maksimale driftsspenningskrav.
2. Beregn belastningsstrømmen.Ikke velg merkestrøm bare fra transformatorens navneskilt uten å ta hensyn til faktiske driftsforhold.
3. Bestem kortslutningsnivået.Koblingsanleggets korttids- og toppmotstandsklassifiseringer skal samsvare med beregningen av nettverksfeil.
4. Definer beskyttelsesmetoden.Bestem om prosjektet trenger lastbrytere, vakuumbrytere, sikringer eller en kombinasjon.
5. Sjekk kabelkravene.Kabeltype, terminering, lederstørrelse og tilgjengelig installasjonsplass bør bekreftes.
6. Gjennomgå krav til forrigling.Bekreft den nødvendige driftssekvensen og sikkerhetslogikken.
7. Bekreft miljøforhold.Vurder temperatur, høyde, fuktighet, forurensningsnivå, seismiske forhold og installasjonsmiljø.
8. Be om testdokumentasjon.Be om aktuelle typetestrapporter, rutinetestprotokoller, sertifikater, tegninger og tekniske datablad.
9. Sjekk vedlikeholdstilgang.Sørg for at operatører trygt kan inspisere, betjene, teste og vedlikeholde utstyret.
10. Vurder fremtidig utvidelse.Hvis ytterligere matere kan være nødvendig, diskuter modularitet og ledig kapasitet før produksjon.

En klar teknisk spesifikasjon i starten av prosjektet kan redusere tilbudsmisforståelser, redesignarbeid, leveringsforsinkelser og idriftsettelsesproblemer betraktelig.

9. Installasjon, drift og vedlikehold

Selv godt utformet bryterutstyr krever riktig installasjon og drift. Installasjonen skal følge produsentens godkjente tegninger og gjeldende elektriske forskrifter. Kabeltermineringskvalitet er spesielt viktig fordi dårlig terminering kan skape lokal elektrisk stress, overoppheting eller isolasjonssvikt.

Før energitilførsel skal prosjektteamet verifisere mekanisk drift, elektriske forriglinger, jordingskontinuitet, kabelforbindelser, beskyttelsesinnstillinger, hjelpekretser, indikasjonssystemer og andre relevante funksjoner.

Rutinemessig vedlikehold bør være basert på produsentens instruksjoner og faktiske driftsmiljø. Inspeksjonsintervaller kan trenge justering for sterkt forurensede steder, høy luftfuktighet, hyppige vekslinger eller krevende industrielle forhold.

For intelligente distribusjonssystemer kan valgfrie overvåkings- og fjernkontrollfunksjoner også vurderes. Disse funksjonene kan forbedre operativ synlighet og støtte raskere respons på unormale forhold når de er riktig integrert med nettstedets kontrollarkitektur.

10. Luftisolerte og gassisolerte konfigurasjoner

Ringhovedbryteranlegg kan utformes rundt forskjellige isolasjonsteknologier. Luftisolerte konfigurasjoner bruker luft som det primære isolasjonsmediet, mens gassisolerte design plasserer kritiske komponenter i et lukket isolasjonsmiljø. Solidisolerte løsninger finnes også i enkelte produktserier.

Den beste konfigurasjonen avhenger av prosjektmiljøet i stedet for en universell "beste" teknologi. Kjøpere bør vurdere plass, vedlikeholdsfilosofi, miljøkrav, livssyklusbetraktninger, lokale forskrifter og produsentens tilgjengelige testbevis.

11. Ofte stilte spørsmål

Hva er AC metallkapslet ring hovedbryterutstyr?

Det er en mellomspent bryterenhet innelukket i et metallhus og designet primært for svitsjing, isolasjon, beskyttelse og distribusjon innenfor ring- eller radialkraftnettverk.

Hvilket spenningsområde er vanligvis forbundet med ringhovedbryterutstyr?

Mange kommersielle RMU-produkter er designet for mellomspenningsnettverk som 11 kV, 12 kV eller 24 kV-systemer, mens andre konfigurasjoner kan dekke ytterligere spenningsklasser. Riktig vurdering skal alltid matches med prosjektnettverket.

Forhindrer en ringhovedenhet strømbrudd?

Ingen utstyr kan eliminere alle strømbrudd. Et ringarrangement kan imidlertid forbedre forsyningskontinuiteten ved å tillate at en defekt seksjon isoleres mens friske seksjoner kan forbli strømførende gjennom en alternativ forsyningsvei.

Hva er forskjellen mellom en lastbryter og en effektbryter?

En lastbryter er først og fremst ment å bytte normal laststrøm innenfor dens spesifiserte kapasitet. En kretsbryter er designet for å avbryte feilstrømmer samt utføre normale koblingsoppgaver innenfor dens nominelle ytelse. Beskyttelsesordningen bør avgjøre hvilken enhet som er passende.

Hvorfor er IEC 62271-200 viktig?

IEC 62271-200 spesifiserer krav til AC metallkapslet bryter- og kontrollutstyr for merkespenninger over 1 kV og opp til og med 52 kV. Det gir en viktig referanse for å evaluere konstruksjonen, testingen og ytelsen til egnet utstyr.

Kan ringhovedbryteranlegg brukes utendørs?

Ja, utendørsversjoner kan utformes med passende kapslingsbeskyttelse og miljømotstand. Utendørs installasjon krever imidlertid spesifikke hensyn til fuktighet, temperatur, støv, korrosjon, soleksponering og forholdene på stedet.

Hvilke dokumenter bør en kjøper be om fra produsenten?

Avhengig av prosjektet kan nyttig dokumentasjon inkludere et teknisk datablad, enkeltlinjediagram, generell tegning, koblingsskjema, typetestdokumentasjon, rutinetestopptegnelser, installasjonsmanual, driftshåndbok og gjeldende sertifikater.

Hvordan kan riktig ringhovedbryter velges?

Start med nettverksspenning, kontinuerlig strøm, feilnivå, beskyttelsesfilosofi, kabelkonfigurasjon, isolasjonskrav, miljøforhold, installasjonsplass, sikkerhetskrav og gjeldende standarder. Disse parameterne skal deretter matches med produsentens testede produktkonfigurasjon.

12. Konklusjon

AC metallkapslet ring hovedbryterutstyr spiller en viktig rolle i moderne mellomspenningsdistribusjon fordi det kombinerer kompakt konstruksjon, kontrollert svitsjing, feilisolering, jording og beskyttelsesfunksjoner i en integrert sammenstilling. Verdien er spesielt tydelig i nettverk hvor kontinuitet i forsyningen, begrenset installasjonsplass, driftssikkerhet og forenklet distribusjonsarkitektur er viktig.

For ingeniører og innkjøpsteam er den mest pålitelige tilnærmingen å velge utstyr i henhold til det komplette elektriske systemet i stedet for å fokusere på én spesifikasjon som nominell strøm eller skapstørrelse. Spenningsnivå, feilstrøm, isolasjonskoordinering, beskyttelsesstrategi, miljøforhold, intern lysbueytelse, kabelarrangement, forrigling, testing og fremtidig utvidelse bør alle vurderes sammen.
