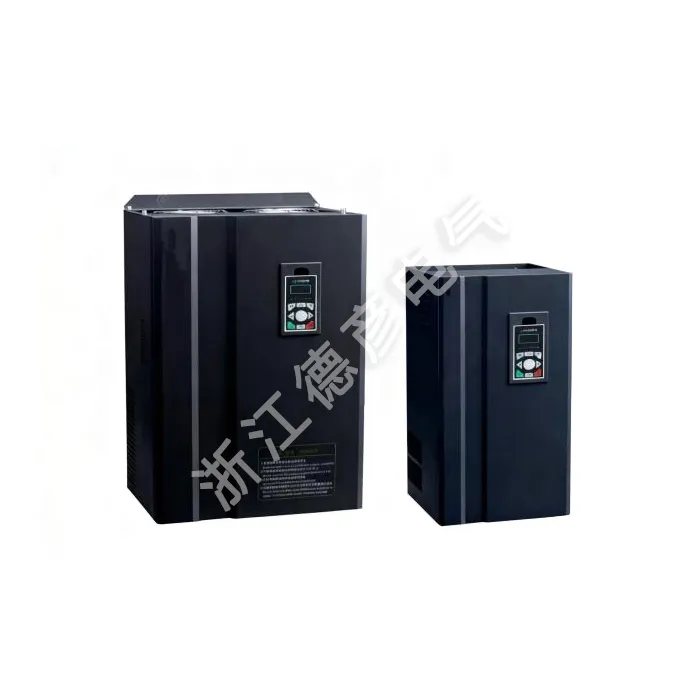

Permanent Magnet Synchronous Inverter

Deyan Electric er en profesjonell industriell elektrisk leverandør med integrert FoU, produksjon og service, med gode prisfordeler og bred dekning i europeiske og amerikanske markeder. Dens LNC860E Permanent Magnet Synchronous Inverter har avansert vektorkontroll og stabil kvalitet. Den er egnet for bulkkjøp, og serverer avanserte scenarier som CNC-sentre, og leverer presis og pålitelig motorhastighetsregulering.

Send forespørsel

produktbeskrivelse

LNC860E-serien Permanent Magnet Synchronous Inverters er generelle høyytelses vektorfrekvensomformere, hovedsakelig brukt til å kontrollere og justere hastigheten og dreiemomentet til trefase AC synkronmotorer. Den bruker en 32-bits DSP-brikke og har innebygde kjernekontrollalgoritmer som lukket-sløyfe-vektorkontroll, åpen-sløyfe-vektorkontroll og dreiemomentkontroll, noe som muliggjør driftkontroll av permanentmagnet-synkronmotorer med høyere ytelse og høyere presisjon. Den gir høyt dreiemoment ved lave hastigheter, har gode dynamiske egenskaper, en ekstremt sterk overbelastningskapasitet og støtter ulike PG-kort. Mens det forbedrer produktets pålitelighet og miljøtilpasningsevne, styrker det også designet for brukervennlighet og bransjespesialisering. Med mer optimaliserte funksjoner, mer fleksible applikasjoner og mer stabil ytelse, kan det brukes mye i bruksscenarier fra middels til høye ende, som sprøytestøpemaskiner, luftkompressorer, middels til høye - kraftservosystemer, NC-løfteutstyr, CNC-løfteutstyr. Denne Permanent Magnet Synchronous Inverter leveres standard med en 485 kommunikasjonsfunksjon, og kraften på 22kW og under leveres standard med en bremseenhet. Effektområde: 0,75kW~400kW-380V.

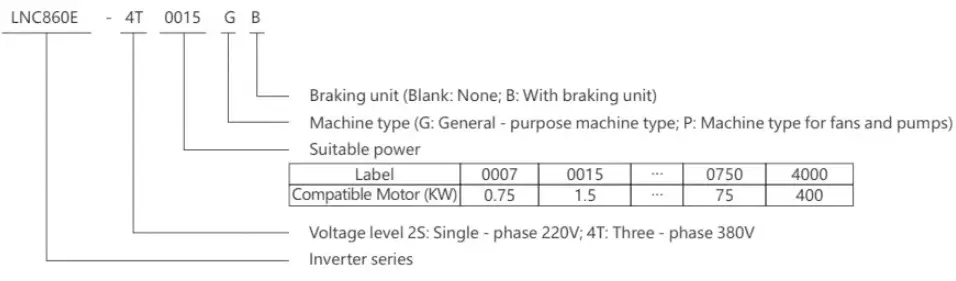

Modellbetydning

LNC860E Permanent Magnet Synchronous Inverter

Produktfunksjoner

▲ Åpen - sløyfe og lukket - sløyfe vektorkontroll for permanent - magnet synkronmotorer Støtter forskjellige kodere: ABZ inkrementell, UVW inkrementell og resolver
▲Bred spenningsinngang, automatisk utgangsspenningsregulering (AVR), non-stop drift under kortvarig strømtap, med sterkere tilpasningsevne
▲ Støtter ulike frekvensinnstillingsmetoder: digital innstilling, analog mengdeinnstilling, PID-innstilling, RS485 kommunikasjonsinnstilling
▲Glatt oppstart og stabil drift, med hastighetssporingsfunksjon
▲Kan dele DC-bussen for å spare energi
▲Lav støy og sterk anti-interferensevne
▲ Sterk overbelastningskapasitet, 150 % av det nominelle dreiemomentet kan fungere i 60 sekunder
▲ Innebygd avansert PID-algoritme, med rask respons, sterk tilpasningsevne og enkel feilsøking
▲16 - trinnhastighetskontroll, enkel PLS for å oppnå multifunksjons logikkkontroll som timing, konstant hastighet og retningskontroll
▲Flere beskyttelsesfunksjoner: overspenning, overstrøm, overbelastning, overoppheting osv.
▲ Støtter LCD-panelvisning og drift på kinesisk og engelsk Støtter Profibus - DP og MODBUS kommunikasjon
▲ Strukturelt vedtar en uavhengig luftkanaldesign, viften kan fritt demonteres, med god varmeavledningsytelse

Instruksjoner for navneskilt

MODELL:	LNC860E-4T0040GB/4T0055PB
MAKT:	4KW9A/5,5K
INNGANG:	3PH AC380V 50HZ/60HZ
PRODUKSJON:	3PH AC0V-380V 0HZ-400HZ
S.N:	Strekkode

Tekniske spesifikasjoner

Punkt		Spesifikasjon
Kontrollegenskaper	Utgangsfrekvens	0-500 Hz
	Bærefrekvens	0,8kHz~12kHz. Bærefrekvensen kan justeres automatisk i henhold til lastegenskapene
	Utgangsfrekvensoppløsning	0,01 Hz
	Kontrollmodus	Vektorkontroll med åpen sløyfe (SVC) V/F-kontroll Vektorkontroll med lukket sløyfe (FVC)
	Momentegenskaper	Med dreiemomentkompensasjon og glidekompensasjon kan startmomentet nå 150% ved 0,25 Hz (SVC)
	Dreiemomentkontrollnøyaktighet	±5 %(FVC)
	Kriterium for handlingsforebyggende stopp	Sett som en prosentandel av merkestrømmen, fra 20 % til 250 %
	Hastighetsreguleringsområde	1:100(SVC) 1:1000(FVC)
	Hastighetsstabiliseringsnøyaktighet	±0,5 %(SVC) ±0,02 %(FVC)
	Overbelastningskapasitet	150 % av nominell utgangsstrøm i ett minutt
	V/F kurve	Fire moduser: lineær; flerpunkts fullstendig V/f-separasjon; ufullstendig V/f-separasjon
	Akselerasjons- og retardasjonskurve	Lineær eller S-kurve akselerasjons- og retardasjonsmoduser; fire akselerasjons- og retardasjonstider; akselerasjon og retardasjonstidsområde 0,1–6500,0 s
	DC bremsing	DC-bremsefrekvens.0.00Hz～maksimal frekvens.Bremsetid:0.0s~36.0s, bremsevirkning gjeldende verdi:0.0%~100.0%
	Jogge kontroll	Joggefrekvensområde: 0,00Hz～maksimal frekvens, joggeakselerasjon og retardasjonstid 0,1s～6500,0s
	Enkel PLS, multi-trinns hastighet drift	Opptil 16-trinns drift kan oppnås gjennom den innebygde PLS-en eller kontrollterminalene
	Innebygd PID	Det kan enkelt realisere prosesskontroll lukket sløyfe kontrollsystem
	Automatisk spenningsregulering (AVR)	Når nettspenningen endres, kan den automatisk opprettholde en konstant utgangsspenning
	Rask strømbegrensende funksjon	Minimer overstrømsfeil i størst grad og beskytt normal drift av frekvensomformeren
Driftsegenskaper	Driftskommando kanal	Tre kanaler: gitt av betjeningspanelet, gitt av kontrollterminalene, gitt av den serielle kommunikasjonsporten. Den kan byttes på forskjellige måter
	Frekvenskilde	Ti frekvenskilder: gitt av panelknapp, gitt av betjeningspanel, gitt av analog spenning, gitt av analog strøm, gitt av RS485-kommunikasjon, som kan byttes på forskjellige måter
	Hjelpefrekvenskilde	Ti hjelpefrekvenskilder. Den kan fleksibelt oppnå finjustering av hjelpefrekvens og frekvenssyntese
	nput terminaler	Seks digitale inngangsterminaler, hvorav en kan brukes som en høyhastighets pulsinngang. To analoge inngangskanaler,Al1:inngangsområde0~+10V,Al2:inngangsområde0~+10V/0-20mA
	Utgangsterminaler	Én høyhastighets pulsutgangsterminal, i stand til å sende ut et firkantbølgesignal fra OkHz~50kHz, som kan realisere utgangen av fysiske størrelser som innstilt frekvens og utgangsfrekvens. Den kan velges som åpen-drain type Én digital utgangsterminal En reléutgangsterminal To analoge utgangsterminaler: OV~10V/0-20mA som kan indikere frekvens/strømutgang, kommando/rotasjonshastighet/effektfaktorsignaler
Skjerm- og tastaturoperasjon	LED-skjerm	Den er utstyrt med 8 funksjonstaster, en 5-sifret 7-segment LED og 5 status LED indikatorer t kan utføre foroverrotasjon, bakover rotasjon, tilbakestilling, stopp, jogge, samt parameterinnstilling og visning
Skjerm- og tastaturoperasjon	Beskyttelsesfunksjon	Motorkortslutningsdeteksjon ved oppstart, inngangs- og utgangsfasetapbeskyttelse, overstrømsbeskyttelse, over-voitage-beskyttelse, underspenningsbeskyttelse, overopphetingsbeskyttelse overbelastningsbeskyttelse, etc.
Miljø	Søknadssted	Innendørs, ikke direkte utsatt for sollys, fri for støv, etsende gasser, brennbare gasser, oljetåke, vanndamp, dryppende vann eller salt, etc.
	Høyde	Mindre enn 1000m
	Luftfuktighet i omgivelsene	-10 ℃ ~+40 ℃ (Når omgivelsestemperaturen er mellom 40 ℃ ~ 50 ℃, er det nødvendig med nedsettelse)
	Fuktighet	Mindre enn 95 % RF, uten kondensering av vanndråper
	Vibrasjon	Mindre enn 5,9 m/s² (0,6 g)
	Lagringstemperatur	-20℃~+60℃
