Metallomsluttet gassisolert ring hovedenhet

Deyan Electric er en profesjonell industriell elektrisk leverandør med integrert FoU, produksjon og service. Den metallomsluttede gassisolerte ringhovedenheten er et kompakt, fast type, metallomsluttet bryterutstyr som bruker SF6-gass for overlegen isolasjon og lysbueslukking. Den mentalt lukkede gassisolerte ringhovedenheten er designet for pålitelig kraftdistribusjon i 10-12kV sekundære nettverk. Den forseglede, vedlikeholdsfrie designen sikrer sikkerhet og stabilitet, noe som gjør den ideell for urbane nett, industriområder og andre plassbevisste applikasjoner som krever høy ytelse og miljømotstand.

Send forespørsel

produktbeskrivelse

Den metallkapslede gassisolerte ringhovedenheten er et SF6 gassisolert, metallkapslet bryteranlegg med felles samleskinne. Den mentalt lukkede gassisolerte ringhovedenheten kan konfigureres med moduler inkludert lastbryterenheter, lastbryter-sikringskombinasjonsenheter, vakuumkretsbryterenheter og samleskinne-innmatingsenheter. Ved å bruke en rekke avanserte teknologier og materialer, leverer den enestående elektrisk og mekanisk ytelse med minimal miljø- og klimapåvirkning. Kompakt i størrelse. Den mentalt lukkede gassisolerte ringhovedenheten tilbyr enkel installasjon, praktisk betjening, vedlikeholdsfri drift og fleksible konfigurasjonsmuligheter. Dens klare, intuitive design sikrer enkel og grei betjening. Den har høy kapasitet for materledninger, og rommer ulike ledningssystemer.

Produktparameter (spesifikasjon)

Prosjekt		Modul C	Modul F	Modul V		Modul CB
		Last bryter	Kombinert elektrisk utstyr	Vakuumbryter	Isolasjons-/jordingsbryter	Vakuumbryter	Isolasjons-/jordingsbryter
Nominell spenning	KV	12	12	12	12	12	12
Nominell frekvens	Hz	50	50	50	50	50	50
Strømfrekvens tåler spenning (fase-til-fase/fase-til-jord)	kV	42/48	42/48	42/48	42/48	42/48	42/48
Lynimpuls tåler spenning	KV	75/85	75/85	75/85	75/85	75/85	75/85
Merkestrøm	A	630	rekord	630		1250/630
Nominell lukket sløyfebrytestrøm	A	630
Nominell kabellading og bruddstrøm	A	135/135
Vurdert kortslutningslukkestrøm (topp)		50	80
Vurdert topp tåle strøm	kA	50
Vurdert korttidsmotstandsstrøm	kA/3s	20
Nominell kortslutningsbrytestrøm	kA		31..5	20
Vurdert overføringsstrøm	A		1750
Maksimal strømstyrke for sikring	A		125
Løkkemotstand	Ω	≤300	≤600
Mekanisk liv	sekund	5000	3000	5000	2000	5000	5000

Produktfunksjon og applikasjon

Avansert gassisolasjon

Fullt forseglet kabinett

Kompakt og plassbesparende

Forbedret sikkerhet

Forlenget levetid og pålitelighet

Søknadssider

◇ Kompakte sekundære understasjoner

◇ Små industri- og gruvebedrifter

◇ Vindkraftverk

◇ Hoteller, kjøpesentre, kontorbygg, kommersielle sentre, etc.

◇ C- Lastbryterenhet

◇ D-Direct kabeltilkoblingsenhet

◇ De-Direct kabeltilkoblingsenhet med jordingsbryter

◇ F- Last bryter-sikring kombinasjonsenhet

◇ V- Vakuumbryterenhet

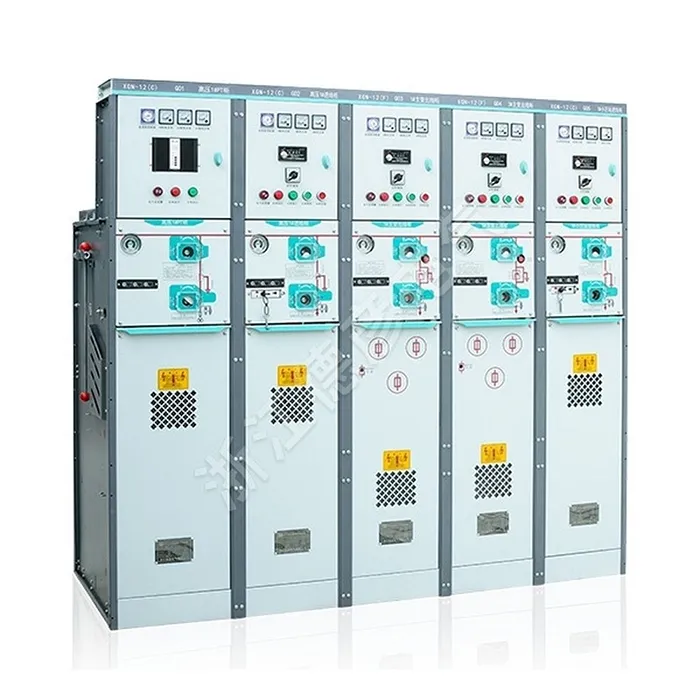

Metal-Enclosed Gas-Insulated Ring Main Unit
