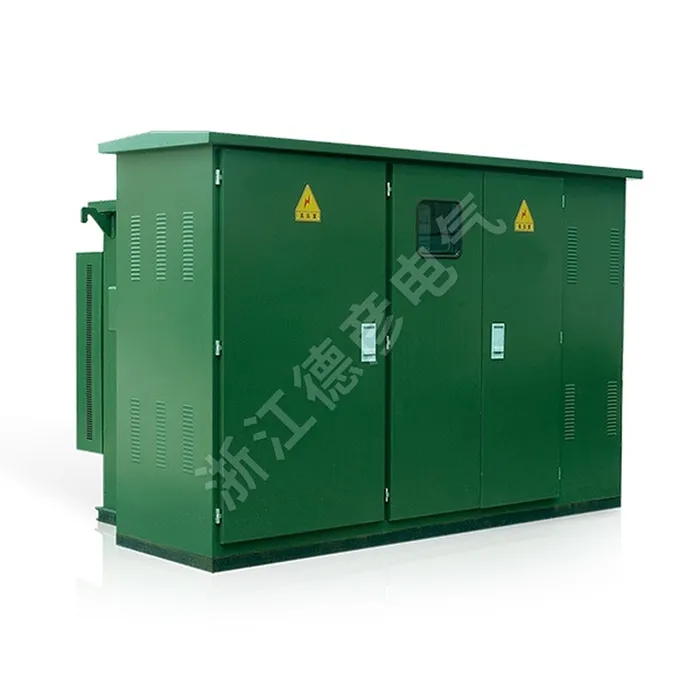

Prefabrikkert boks-type understasjon i amerikansk stil

Deyan Electric er en profesjonell leverandør med rik produksjonserfaring innen industrielle elektriske apparater. Den prefabrikkerte transformatorstasjonen i amerikansk stil er en kompakt, fullt integrert løsning for 10kV-35kV strømdistribusjon. Den har et manipulasjonssikkert, værbestandig stålkabinett med en klassisk estetisk design. Denne "plug-and-play"-enheten kombinerer en høyspenningsringhovedenhet, en lavtapstransformator og lavspentbryterutstyr til et enkelt, robust system. Den sikrer pålitelig ytelse, enkel installasjon og er ideell for offentlige rom, boligområder og industrielle applikasjoner.

Send forespørsel

produktbeskrivelse

Den prefabrikkerte transformatorstasjonen i amerikansk stil inneholder avansert internasjonal teknologi samtidig som den er skreddersydd til hjemlige forhold. Den prefabrikerte transformatorstasjonen i amerikansk stil har en kompakt design, enkel installasjon og vedlikehold, lavt støynivå, lave tap, tyveribeskyttelse, sterk overbelastningskapasitet og omfattende sikkerhetstiltak. Den er egnet for nye boligområder, grønne belter, parker, stasjoner, hoteller, byggeplasser, flyplasser og lignende

Produktparameter (spesifikasjon)

Serienummer	Navn	Enhet	Tekniske spesifikasjoner
1	Nominell spenning	kv	10/0,4 (høyt trykk/lavt trykk)
2	Maksimal driftsspenning	kv	12 (Høyspentside)
3	Nominell frekvens	Hz	50
4	Nominell kapasitet	KVA	50-1600
5	1 minutts strømfrekvens tåler spenning	KV	35
6	Lynimpulsspenning	KV	75
7	Kjølemetode		Olje-nedsenket selvkjøling
8	Høyspent reservesikring brytestrøm	kA	50
9	Sett inn sikringsbrytestrøm	KA	2.5
10	Omgivelsestemperatur	℃	-35-+40
11	Tillatt temperaturøkning av spolen	k	65
12	Spenningsregulering uten belastning		±5 % eller ±2 × 2,5 %
13	Støynivå	dB	50
14	Beskyttelsesvurdering		IP43

Tabell med tekniske spesifikasjoner for transformator

Med den nye transformatorkjernen i S9-serien, som tilbyr lave tap, utmerket overbelastningskapasitet og sterk kortslutningsmotstand. Alle festemidler er behandlet med anti-løsende tiltak, noe som eliminerer behovet for kjerneløfting. Alternativt er de overlegne transformatorene i S10-serien og S11-serien også tilgjengelige.

Kapasitet kVA	Spenning kV		Tilknytningsgruppebetegnelse	Ikke-last strøm %			Ikke-last strøm %			Impedansspenning %	S9	S10	S11
Kapasitet kVA	Høyt trykk	Lavt trykk	Tilknytningsgruppebetegnelse	S9	S10	S11	S9	S9	S11	Impedansspenning %	S9	S10	S11
50	10±5 % eller ±2×2,5 %	0.4	Dyn11 eller Yyn0	2.0	1.9	0.75	0.17	0.15	0.12		0.87	0.83	0.87
63				1.9	1.8	0.7	0.2	0.18	0.14		1.04	0.99	1.04
80				1.9	1.7	0.7	0.25	0.22	0.175		1.25	1.2	1.25
100				1.8	1.55	0.65	0.29	0.26	0.2		1.5	1.42	1.5
125				1.7	1.45	0.65	0.34	0.3	0.235	4.0	1.8	1.72	1.8
160				1.6	1.3	0.6	0.4	0.36	0.27		2.2	2.12	2.2
200				1.5	1.2	0.55	0.48	0.43	0.33		2.6	2.5	2.6
250				1.4	1.1	0.5	0.56	0.5	0.39		3.05	2.9	3.05
315				1.4	1.0	0.45	0.67	0.29	0.465		3.65	3.45	3.65
400				1.3	1.0	0.4	0.8	0.71	0.56		4.3	4.15	4.3
500				1.2	1.0	0.4	0.96	0.85	0.67		5.15	4.82	5.15
630				1.1	0.8	0.4	1.2	1.6	0.81		6.2	5.86	6.2
800				1.0	0.7	0.35	1.4	1.23	0.98		7.5	7.2	7.5
1000				1.0	0.6	0.3	1.7	1.5	1.15	4.5	10.3	9.8	10.3
250				0.9	0.6	0.27	1.95	1.72	1.36		12.0	12.2	12.0

Produktfunksjon og applikasjon

Integrert og kompakt design

Olje-nedsenket transformatorkjerne

Høy sikkerhet og manipulasjonsmotstand

Forhåndstestet for pålitelighet

Fleksibel installasjon og jording

Søknadssider

◇ Kompakte sekundære transformatorstasjoner

◇ Små industri- og gruvebedrifter

◇ Vindkraftverk

◇ Hoteller, kjøpesentre, kontorbygg, kommersielle sentre, etc.

◇ C- Lastbryterenhet

◇ D-Direct kabeltilkoblingsenhet

◇ De-Direct kabeltilkoblingsenhet med jordingsbryter

◇ F- Last bryter-sikring kombinasjonsenhet

◇ V- Vakuumbryterenhet
