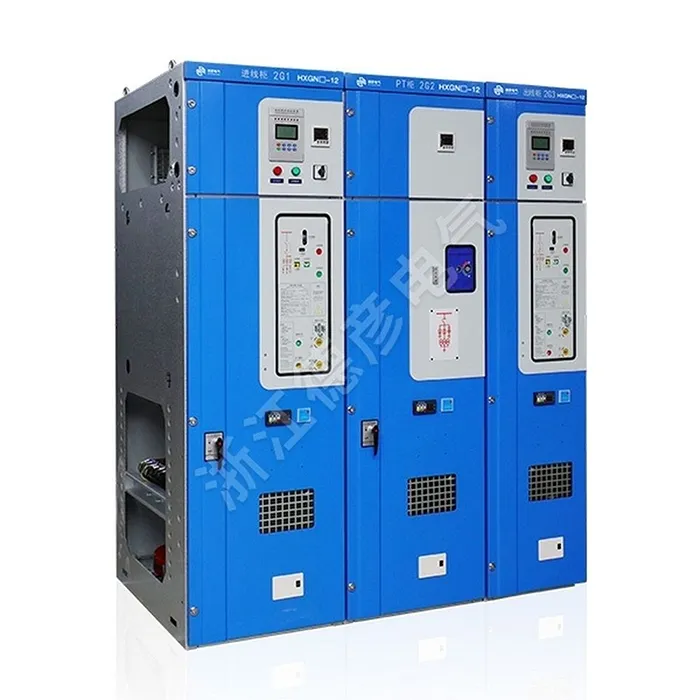

Luftisolert kompakt bryterutstyr

Deyan Electric er en profesjonell industriell elektrisk leverandør med integrert FoU, produksjon og service. Kjernebryterkomponenten i det AIR-isolerte kompakte bryterutstyret bruker vanligvis en svært pålitelig SF6-gass- eller vakuumlastbryter, som gir sterk last-strømbryterytelse og pålitelig kortslutningskapasitet. Innkapslingen til det AIR-isolerte kompakte bryterutstyret er konstruert av høykvalitets stålplater, dannet ved hjelp av datastyrte (CNC) prosesser, som sikrer robust mekanisk styrke og korrosjonsmotstand. En viktig designfunksjon er dens eksepsjonelle kompakthet. Gjennom en optimert tredimensjonal layout integrerer den flere funksjonelle rom – inkludert samleskinnen, bryteren, kabelen og instrument-/betjeningsmekanismens kamre – innenfor et minimalt romlig fotavtrykk. Disse rommene er adskilt av solide jordede metallskillevegger, en kritisk sikkerhetsfunksjon som sikrer driftsintegritet og forhindrer spredning av interne feil.

Send forespørsel

produktbeskrivelse

Det AIR-isolerte kompakte bryterutstyret, utviklet av vårt firma som svar på strømbrukeres krav til pålitelighet, sikkerhet og kompakthet i elektrisk utstyr, har luftisolasjon, kompakt design, fulle immaterielle rettigheter og omfattende typetesting. Egnet for 10kV/7,2kV elektriske systemer i offentlige bygninger, kommersielle boligstrukturer, industri- og gruveproduksjonssektorer. Det AIR-isolerte kompakte bryterutstyret er også ideelt for høyspent motordrevet komplett mekanisk utstyr som krever kompakte løsninger.

Produktparameter (spesifikasjon)

Serienummer	Prosjekt	Enhet	Lastkoblingsskap	Kombinasjons el-skap	Strømbryterskap
01	Nominell spenning	kv	12	12	12
02	Nominell frekvens	HZ	50/60	50/60	50/60
03	Merkestrøm	A
04	Hovedbuss	A	630	630	630
05	Filial Hovedbuss	A	630	125 (avhengig av merkestrømmen til sikringen)	630
06	Nominell isolasjonsnivå	kV
07	Strømfrekvens tåler spenning (fase-til-fase og fase-til-jord)	Kv	42	42	42
08	Strømfrekvens tåler spenning (mellom pauser)	Kv	48	48	48
09	Strømfrekvens tåler spenning (kontroll- og hjelpekretser)	Kv	2	2	2
10	Lynimpuls tåler spenning (fase-til-fase og fase-til-jord)	Kv	75	75	75
11	Lynimpuls tåler spenning (mellom porter)	Kv	85	85	85
12	Vurdert korttidsmotstandsstrøm (r.m.s)	kA
13	Hovedkrets	kA	20/3S	-	25/2S
14	Jordingskrets	kA	20/2S	-	25/2S
15	Vurdert toppmotstandsstrøm (topp)	kA	50	80	63
16	Nominell kortslutningslukkestrøm (topp)	kA	50
17	Nominell kortslutningsbrytestrøm	kA	-	31.5	25
18	Vurdert overføringsstrøm	kA	-	1700	-
19	Nominell aktiv lastbrytestrøm	A	630	-	-
20	Nominell lukket sløyfebrytestrøm	A	630	-	630
21	Nominell kabellading og bruddstrøm	A	10	-	15
22	Beskyttelsesvurdering	Sekund	IP3X	IP3X	IP3X
23	Mekanisk liv
24	Last bryter		5000	5000	10000
25	Jordingsbryter		2000	2000	2000

Produktfunksjon og applikasjon

1. Kompakt og plassbesparende design

2. Bruk av luft som primært isolasjonsmedium

3. Kostnadseffektivitet og økonomisk fordel

4. Forbedret sikkerhet med robuste låsesystemer

5. Høy pålitelighet og enkel vedlikehold

Søknadssider

◇ Kompakte sekundære understasjoner

◇ Små industri- og gruvebedrifter

◇ Vindkraftverk

◇ Hoteller, kjøpesentre, kontorbygg, kommersielle sentre, etc.

◇ C- Lastbryterenhet

◇ D-Direct kabeltilkoblingsenhet

◇ De-Direct kabeltilkoblingsenhet med jordingsbryter

◇ F- Last bryter-sikring kombinasjonsenhet

◇ V- Vakuumbryterenhet

Air-Insulated Compact Switchgear
