Hvilken ringhovedenhet bør du velge?

En ring-hovedenhet (RMU) er kjernekoblingen i \(10\mathrm{kV}\) ringdistribusjonsnettverk — men det er langt fra enkelt å velge den rette. Svaret avhenger mindre av selve produktet enn av driftsmiljøet, strømforsyningsskjemaet og funksjonelle behov. Denne artikkelen går gjennom valgbeslutningen etter isolasjonsskjema, søknadsscenario og elektriske parametere, slik at du kan matche riktig RMU til prosjektet ditt.

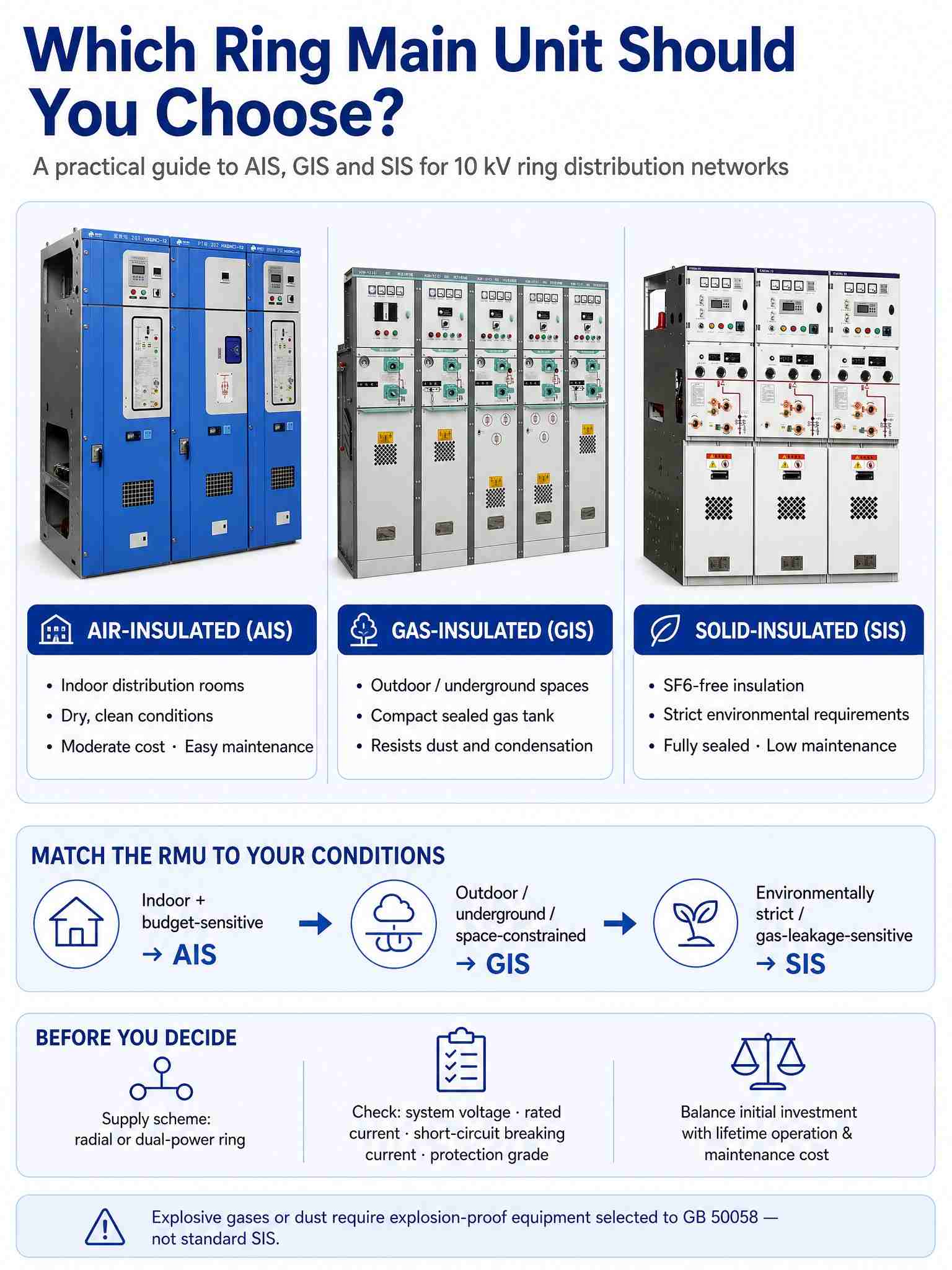

Start med isolasjonsformen – den bestemmer fotavtrykk, miljøtilpasningsevne og vedlikeholdsbyrde.

• Luftisolerte RMU-er (AIS) passer innendørs distribusjonsrom med tørre, rene og godt vedlikeholdte forhold. De tilbyr moderate kostnader, en intuitiv struktur og enkelt vedlikehold, men skapene er større og følsomme for fuktighet og støv.
• Gassisolerte RMU-er (GIS) passer til utendørs koblingsstasjoner, underjordiske rørgallerier, trange distribusjonsrom og solcelleprosjekter. Deres forseglede bensintank gir en kompakt størrelse, lite fotavtrykk og sterk motstand mot støv og kondens - til en høyere pris.
• Solid-isolated RMUs (SIS) passer til prosjekter med strenge miljøkrav – fri for SF6, uten gasslekkasje eller drivhuseffektrisiko – så vel som scenarier som er følsomme for brannsikkerhet og gasslekkasje. Primærledere er integrert innkapslet i epoksyharpiks uten gassfylling, og gir en fullstendig forseglet design med lite vedlikehold, men med høyere prosesseringskrav.

Merk: For steder med eksplosive gasser eller støv, må eksplosjonssikkert elektrisk utstyr valgt i samsvar med GB 50058 (Code for Design of Electrical Installations in Explosive Atmospheres) brukes, i stedet for standard solidisolerte RMUer.

Match deretter scenariet.

Enkelt sagt: innendørs og budsjettsensitive prosjekter \(\rightarrow\) AIS; utendørs, underjordiske eller plassbegrensede steder \(\rightarrow\) GIS; miljøstrengte eller gasslekkasjesensitive prosjekter \(\rightarrow\) SIS (for genuint eksplosive atmosfærer kreves eksplosjonssikkert utstyr i henhold til GB 50058). For nye transformatorstasjoner av typen energiboks og smarte distribusjonsnettverk er gassisolerte enheter med primær-sekundær integrasjon i økende grad det vanlige valget, noe som muliggjør fjernovervåking, automatisk feilalarmering og uovervåket drift.

Kontroller strømforsyningsskjemaet og elektriske parametere.

Utover isolasjonsform, bekreft om nettverket krever enkel radiell forsyning eller dobbel strømringforsyning, og kontroller kjerneparametere - systemspenning, merkestrøm, kortslutningsbrytestrøm og beskyttelsesgrad. Disse må samsvare med nettverkskonfigurasjonen og belastningsskalaen; ellers kan selv den riktige isolasjonstypen ikke garantere sikker drift.

Balanser førstekostnad mot livstidskostnad.

Rimelig utvalg veier innledende investering opp mot langsiktige drifts- og vedlikeholdskostnader. En billigere enhet som krever hyppig vedlikehold eller ikke passer til miljøet, kan koste mye mer over levetiden. Tilpass RMU til dine forhold – ikke til prislappen.
