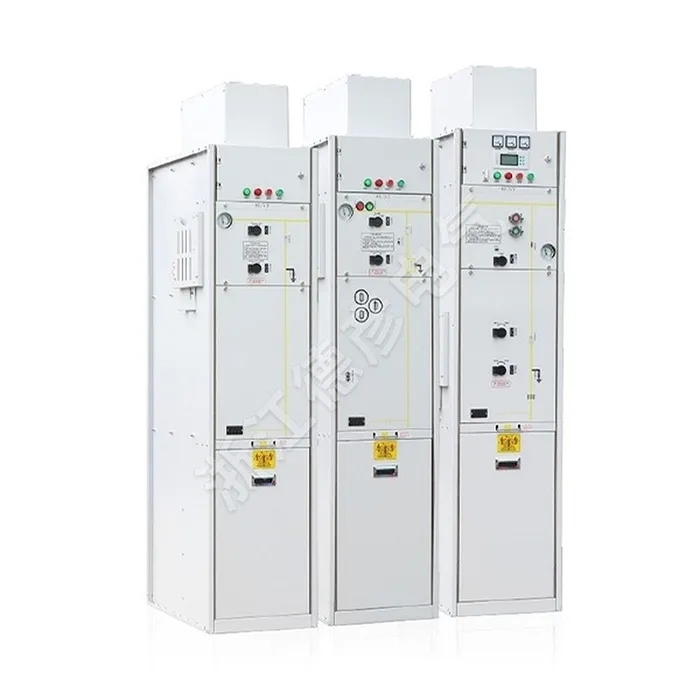

Ring Hovedenhetskoblingsutstyr

Deyan Electric er en profesjonell industriell elektrisk leverandør med integrert FoU, produksjon og service. Ring Main Unit switchgear er en kompakt, forseglet sekundær distribusjonsenhet for mellomspenningsnettverk. Den sikrer pålitelig strømforsyning ved å muliggjøre effektiv lastswitching og feilisolering i en "ring"-konfigurasjon, og minimerer strømbrudd. Nøkkelfunksjonene inkluderer modulær design, SF6- eller vakuumisolasjon og forbedret sikkerhet for urbane og industrielle bruksområder.

Send forespørsel

produktbeskrivelse

Ring hovedenhetsbryterproduktintroduksjon tilbyr 10 standardkonfigurasjonsalternativer, som oppfyller applikasjonskravene til de fleste 36–40,5 kV distribusjonsnettverk. Som et kompakt bryterutstyr, muliggjør XGN-40.5 praktisk talt alle kombinasjoner av utvalgte funksjonelle enheter.

Ringhovedenhetens koblingsutstyr har grensesnitt og brukergrensesnitt, og leverer en komplett koblingsløsning for 36–40,5 kV sekundære distribusjonsnettverk.

Gasskammeret i rustfritt stål er fylt med SF6-gass, og tetter fullstendig alle spenningsførende deler og brytere fra det ytre miljøet. Dette fullstendig forseglede systemet beskytter interne brytere og alle spenningsførende deler fra eksterne miljøendringer, og sikrer høy pålitelighet, personellsikkerhet og praktisk talt vedlikeholdsfri drift.

Produktparameter (spesifikasjon)

● Tekniske hovedparametre for vakuumbryterutstyr

Navn	Enhet	numerisk verdi
Nominell spenning	kV	40.5
Merkestrøm	A	1250 1600 2000
Nominell frekvens	Hz	50
Vurdert korttidsmotstandsstrøm	KA	20 25 31,5
Vurdert topp tåle strøm	KA	50 63 80
Nominell strømfrekvens tåler spenning	KV	95/1 min
Vurdert lynimpuls tåler spenning	KV	185
Vurdert kortslutningsvarighet	S	4
Beskyttelsesvurdering		IP3X

● Tekniske parametere for vakuumkretsbryternøkkel

Navn	Enhet	numerisk verdi
Nominell spenning	KV	40.5
Nominell frekvens	HZ	50
Nominell strømfrekvens tåler spenning	KV	95/1 min
Vurdert lynimpuls tåler spenning	KV	185
Merkestrøm	A	1250 1600 2000
Vurdert korttidsmotstandsstrøm	KA	20 25 31,5
Vurdert korttidsbrytestrøm	KA	20 25 31,5
Vurdert topp tåle strøm	KA	50 63 80
Vurdert kortslutningsvarighet	ms	4
Åpningstid	ms	30 ≤ t≤ 60
Stengetid	s	50 ≤ t≤ 100
Vurderte kortslutningsbrytestrømsykluser	Sekund	20
Mekanisk liv	Sekund	10000
Beskyttelsesvurdering		IP43

Produktfunksjon og applikasjon

Maksimal sikkerhet og personellbeskyttelse

Uovertruffen pålitelighet og miljømotstand

Kompakt og plassbesparende design

Driftsfleksibilitet og fremtidssikring

Søknadssider

◇ Kompakte sekundære understasjoner

◇ Små industri- og gruvebedrifter

◇ Vindkraftverk

◇ Hoteller, kjøpesentre, kontorbygg, kommersielle sentre, etc.

◇ C- Lastbryterenhet

◇ D- Direkte kabeltilkoblingsenhet

◇ De-Direct kabeltilkoblingsenhet med jordingsbryter

◇ F- Last bryter-sikring kombinasjonsenhet

◇ V- Vakuumbryterenhet

Produksjonsdetaljer
