Hvilken spenningsnivå ringhovedenhet bør velges for distribusjons-EPC-prosjekter?

I ulike distribusjons-EPC-generelle entreprenørprosjekter, fungerer Ring Main Unit (RMU) som kjernehøyspentkomponenten i pakketransformatorstasjoner og understasjoner av bokstype. Valget av spenningsnivået bestemmer direkte stabiliteten, samsvaret og prosjektkostnaden for hele kraftdistribusjonsløsningen, og det er også en sentral teknisk bekymring for EPC-anskaffelsesingeniører på det foreløpige designstadiet. Mange EPC hovedentreprenører reiser et spørsmål på det tidlige undersøkelsesstadiet: Hvilken spenningsnivå ring hovedenhet bør velges for distribusjon EPC prosjekter?

Ligger i Yueqing, Zhejiang,Zhejiang Deyan Electric Co., Ltd.spesialiserer seg på FoU og produksjon av mellomspent kraftdistribusjonsutstyr. Vi leverer IEC-kompatible SF6 gassisolerte og miljøvennlige solidisolerte ringhovedenheter, pakkebokstransformatorstasjoner i europeisk stil, prefabrikkerte understasjoner av hyttetype og et komplett utvalg av kraftdistribusjonsutstyr. Vi har lenge tjent globale EPC-generelle entreprenørkunder og tilbyr tilpassede RMU-utvalgsløsninger for forskjellige distribusjonsprosjekter.

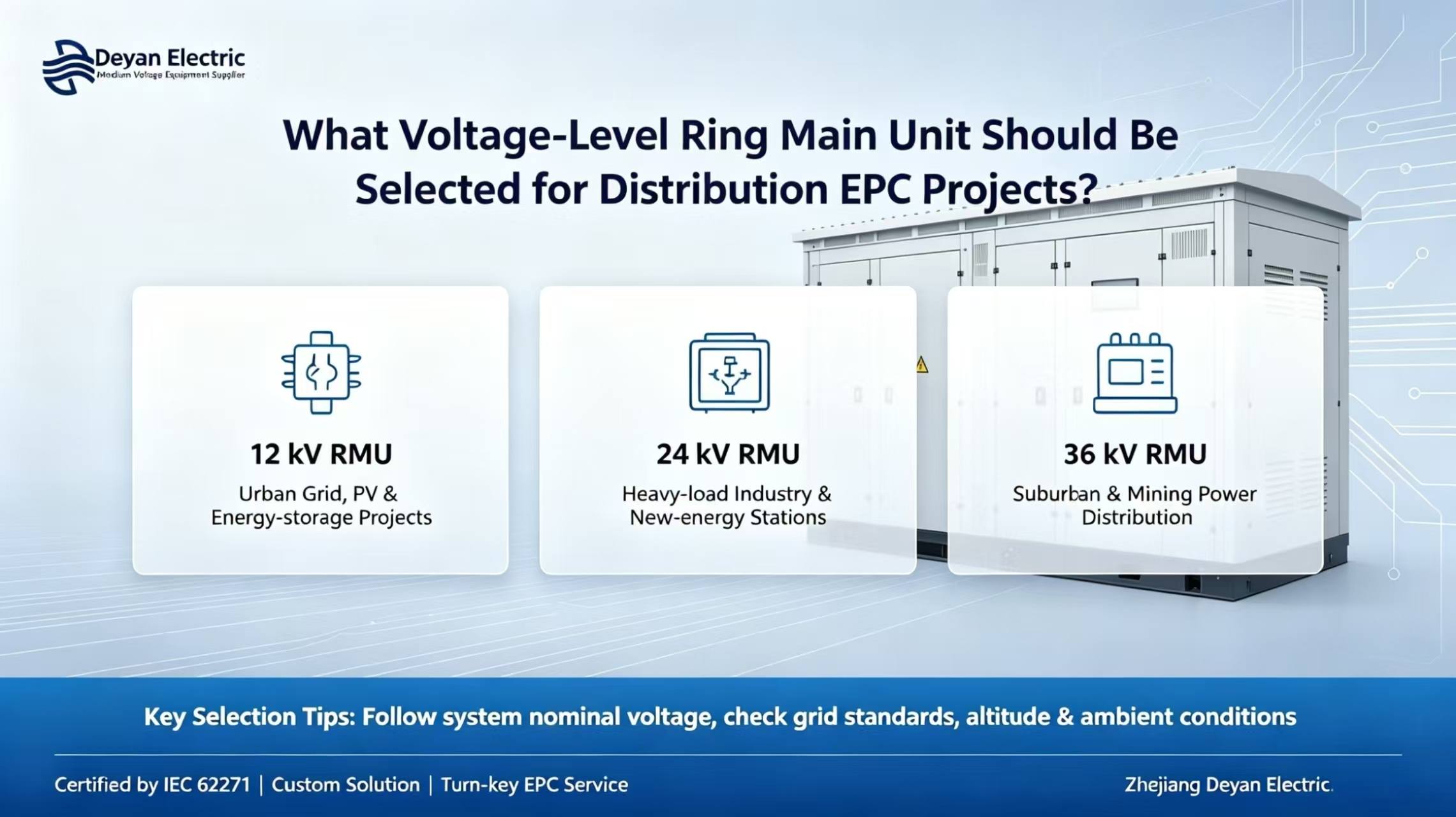

Referanse for Mainstream Ring-Main-Unit Spenningsnivåvalg i distribusjons-EPC-prosjekter

12 kV (10 kV system)

12 kV-ringhovedenheten er den ordinære modellen som er mye brukt i globale distribusjons-EPC-prosjekter. Det er mye brukt i renovering av urbane distribusjonsnettverk, kraftdistribusjon i industriparker, PV- og energilagringsnettforbindelser og små til mellomstore pakketransformatorstasjoner. Med høy modularitet og kontrollerbare kostnader, passer denne RMU de fleste konvensjonelle ringstrømforsyningsarkitekturer, med kortslutningsmotstandsstrømalternativer på 20 kA / 25 kA. Det er også den mest etterspurte spesifikasjonen for EPC-prosjekter.

24 kV

24 kV ringhovedenheter brukes mest for industrisoner med større belastninger og lengre kraftoverføringsavstander, samt nyenergioppsamlingsstasjoner. Sammenlignet med 12 kV-løsningen reduserer den linjetap og reduserer investeringene på kabeltverrsnitt, noe som gjør den egnet for EPC-entreprenørprosjekter med stor kapasitet. Det krever høyere utstyrsisolasjonskvaliteter og forsterket skapkonstruksjon, og den totale kostnaden er høyere enn for en 12 kV ringhovedenhet.

36 kV (33 kV system)

36 kV ring hovedenheter er utplassert for langdistanse forstads distribusjonsnettverk, store gruveområder og langdistanse strømforsyning EPC-verk. De faller inn i distribusjonskategorien mellom høyspenning og brukes vanligvis sammen med transformatorstasjoner med stor kapasitet, og stiller høyere krav til isolasjon, intern lysbuebeskyttelse og fabrikkaksepttest (FAT).

Kjernevalgsprinsipp:Den nominelle spenningen til ringhovedenheten skal bestemmes i henhold til den nominelle systemspenningen til prosjektet, i stedet for bare basert på transformatorkapasitet. EPC-klienter skal først bekrefte lokale nettstandarder, systemkortslutningsparametere, prosjekthøyde, omgivelsestemperatur og fuktighetsforhold før de avslutter den nominelle spenningen til ringhovedenheten.

Ytterligere hensyn ved valg av utstyr i EPC-prosjektet

Bortsett fra spenningsnivået, skal EPC hovedentreprenører også ta hensyn til produktstandarder, miljøtilpasning og komplett leveringsevne ved kjøp av ringhovedenheter:

Sertifiseringskrav:Produktene skal være i samsvar med IEC 62271-seriens internasjonale standarder. Fullstendige sett med typetestrapporter og CE-sertifikater skal være tilgjengelige for å støtte gjennomgang av prosjekttegninger og fabrikkgodkjenningstest.

Miljøtilpasningsevne:Tilpasning er tilgjengelig for utendørs IP54 beskyttelsesklassifisering, anti-kondens temperaturkontrollsystemer og anti-korrosjonsbelegg for kystområder, for å tilpasse seg komplekse driftsforhold som høy temperatur, høy luftfuktighet og stor høyde.

Komplette støtteløsninger:Deyan Electric kan levere frittstående ringhovedenheter, samt nøkkelferdige løsninger av integrerte pakketransformatorstasjoner som kombinerer RMUer, transformatorer og lavspentskap. One-stop-levering reduserer kommunikasjonskostnadene for EPC-klienter som oppstår fra flerpartsanskaffelser og koordinering for igangkjøring.

Intelligent oppgradering:FTU intelligente terminaler er valgfrie for å realisere feilplassering og fjernovervåkingsfunksjoner, egnet for EPC-prosjekter av smarte distribusjonsnettverk og ny energinett-tilkobling.

Konklusjon

Valg av spenningsnivå er det primære trinnet for spesifikasjon av ring-hovedenhet. Feil valg kan utløse alvorlige risikoer som mislykket nettaksept, overbelastning av utstyr og prosjektforsinkelse. Med et profesjonelt elektrisk ingeniørteam kan Zhejiang Deyan Electric Co., Ltd. levere spenningsvalgtjenester for ring-hovedenhet og primærplandesign basert på EPC-prosjekttegninger og lokale nettspesifikasjoner. ODM-tilpasning støttes for å levere stabile og pålitelige strømfordelingsløsninger for mellomspenning for globale distribusjons-EPC-prosjekter.
