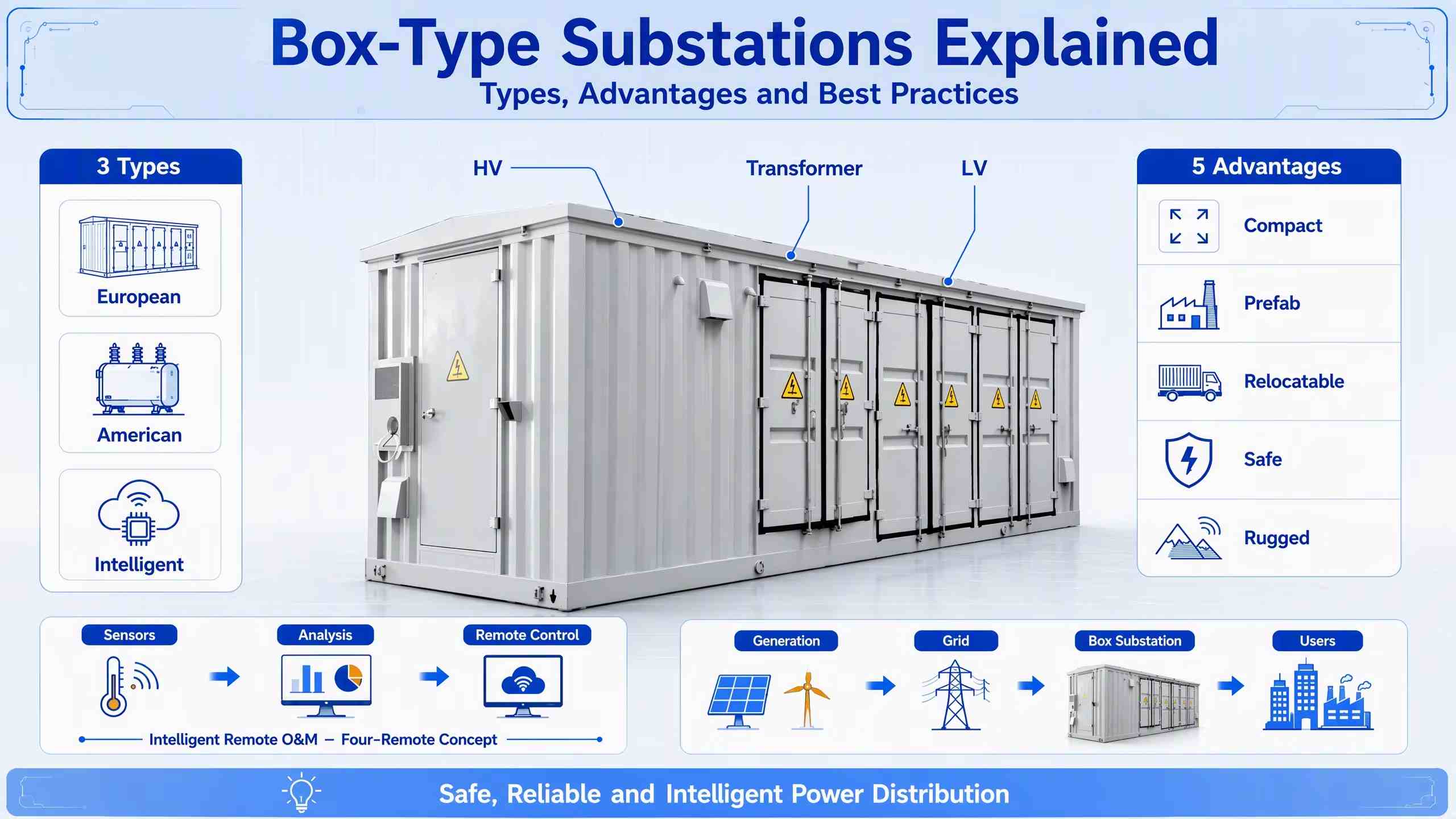

Boks-type understasjoner forklart: typer, fordeler og beste praksis

Transformatorstasjoner av bokstype(prefabrikkerte transformatorstasjoner) integrerer høyspentbryterskap, transformatorer og lavspentfordelingstavler i et fullstendig lukket metallskap. Prefabrikerte i fabrikker, kan de settes i drift bare via integrert heising og kabling på stedet. Med korte byggesykluser, lite landbruk og integrert flyttbarhet, har de blitt hovedalternativet til tradisjonelle anleggsstasjoner i 10--35 kV kraftdistribusjonssystemer.

I. Tre hovedstrukturtyper

1. Bokstransformatorstasjon i europeisk stil (kombinert type)
Ved å ta i bruk en oppdelt struktur med uavhengige atskilte kamre for høyspennings-, transformator- og lavspentseksjoner, støtter den oljenedsenkede eller tørrtransformatorer (50--2500 kVA). Den tillater utvidbare konfigurasjoner, inkludert reaktiv effektkompensasjon, måling og bytting av dobbel strømforsyning. Som den mest brukte typen passer den til kommunale prosjekter, boligsamfunn og industri- og næringsbygg.

2. Bokstransformatorstasjon i amerikansk stil (prefabrikkert integrert type)
Den har en delt tankstruktur der lastbrytere, sikringer og transformatorkjernen er plassert i én oljefylt tank. Med et ultrakompakt fotavtrykk, passer det plassbegrensede steder som gatebelysning, grønne belter og midlertidige byggestrømforsyninger. Begrenset av sin delte tankdesign, kan den bare ta i bruk oljenedsenkede transformatorer og anbefales ikke for steder med strenge brannbeskyttelsesstandarder.

3. Intelligent Box understasjon
Den er utviklet på grunnlag av bokstransformatorstasjoner i europeisk eller amerikansk stil, og er utstyrt med moduler inkludert DTU/FTU-enheter, temperatur- og fuktighetssensorer, måleenheter og feilindikatorer. Den realiserer de fire fjernkontrollfunksjonene (fjernmåling, fjernsignalering, fjernkontroll og fjernregulering) samt uovervåket fjernbetjening og vedlikehold. Det er en funksjonelt oppgradert variant snarere enn en uavhengig strukturell kategori.

II. Kjernefordeler og applikasjonsscenarier

Fem kjernefordeler

● Tomtebeslager bare 1/3 til 1/5 av tradisjonelle transformatorstasjoner;
● Fabrikkprefabrikasjongaranterer konsistent monteringskvalitet;
● Fleksibel konfigurasjonog integrert flytting;
● Komplette beskyttelsesfunksjonerinkludert fem-forebyggende forriglinger, temperaturkontrollert ventilasjon og anti-kondensavfuktingssystemer;
● Skapkan være laget av stålplate, rustfritt stål eller aluminiumslegering, tilpasset tøffe miljøer som kystnær høy salttåke, stor høyde og iskalde, kalde områder.

Typiske applikasjonsscenarier

Kraftdistribusjon i by og land, kommunal veibelysning, industri- og næringsparker, ny energinetttilknytning, midlertidig strømforsyning, renovering av strømnettet på landsbygda og transportinfrastruktur.

III. Nøkkelpunkter for valg & drift og vedlikehold

Fem essensielle faktorer for typevalg

1. Matchkapasitetmed beregnet belastning og reserve 15%--25% margin for fremtidig kapasitetsutvidelse;
2. Verifiser miljøforholdinkludert omgivelsestemperatur, høyde, forurensningsklasse og krav til seismisk motstand;
3. Velg transformatoreri henhold til strukturell type: tørr-type transformatorer er valgfrie for enheter i europeisk stil for å oppfylle brannsikkerhetsstandarder; S13 eller høyere energieffektivitetstransformatorer er prioritert for energisparende prosjekter;
4. Planlegg innkommende/utgående ledningsmoduser, utgående kretser, dobbel strømforsyning, reaktiv effektkompensasjon og målekonfigurasjoner;
5. Bestem graden av intelligent konfigurasjonbasert på drifts- og vedlikeholdsmoduser og prosjektbudsjett.

Fem kritiske prioriteringer for drift og vedlikehold

1. Visuell miljøinspeksjon:sjekk skapkorrosjon, fundamentsetning, vannansamling og blokkerte dreneringshull;
2. Inspiser temperaturkontroll, ventilasjonog anti-kondenssystemer;
3. Fest alle elektriske koblinger;regelmessig utføre isolasjonstester, strømfrekvens tåle spenningstester og jordingsmotstandstester (jordmotstand ≤ 4 Ω);
4. Vedlikehold av transformatorkroppen:for oljenedsenkede transformatorer, kontroller oljenivåer og lekkasje, og utfør regelmessig oljeprøveanalyse; for transformatorer av tørr type, fjern akkumulert støv og inspiser støpesprekker;
5. Bekreft data fra intelligente terminaler,test alarmfunksjoner og kalibrer beskyttelsesinnstillingsverdier.

Konklusjon

For utstyrsvalg skal det legges vekt på lasttilpasning, miljøverifisering, konstruksjonstypevalg, utvidelsesplanlegging og intelligent konfigurasjon. Det skal etableres et standardisert drifts- og vedlikeholdssystem som dekker skaputseende, temperaturkontrollsystemer, elektriske koblinger, transformatorkropper og intelligente terminaler for å sikre langsiktig sikker og stabil drift av utstyret.
