Hvorfor er Switchgear nøkkelnoden i moderne kraftsystemer?

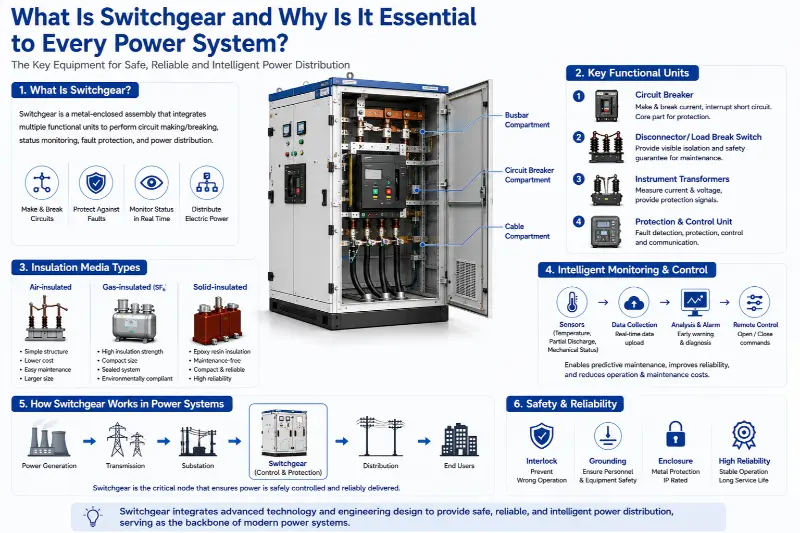

I et elektrisk kraftsystem eroverføring av elektrisk energifra kraftverk til sluttbrukere involverer en rekke komplekse kontroll-, distribusjons- og beskyttelsestrinn. Denne prosessen innebærer langt mer enn bare å koble sammen ledninger; den er avhengig av et sofistikert, koordinert utvalg av utstyr. Switchgear, som fungerer som en kritisk node i strømnettet, utfører funksjoner som strekker seg langt utover det enkle konseptet "bytte". I hovedsak er det en metallomsluttet enhet som integrerer flere funksjonelle enheter, som har til oppgave å utføre kjerneoperasjoner som kretsproduksjon og -bryting, statusovervåking, feilbeskyttelse og strømfordeling. Å forstå bryterutstyr er nøkkelen til å forstå hvordan moderne kraftsystemer oppnår sikker, pålitelig og fleksibel strømforsyning.

Kjerneverdien til bryterutstyr ligger i dens fysiske implementering av "isolasjon" og "kontroll." Kraftsystemer må håndtere ulike driftsforhold, inkludert rutinemessig kraftoverføring og strømbrudd, sikker isolasjon under vedlikehold av utstyr og rask frakobling ved feil. Gjennom den mekaniske kombinasjonen og elektrisk sammenlåsing av de interne funksjonsenhetene, standardiserer og sikrer koblingsutstyr disse operasjonene. Metallkapslingen gir en robust beskyttende barriere som fysisk skiller strømførende komponenter fra det ytre miljøet og personell. Innvendig deler skillevegger enheten ytterligere inn i uavhengige rom - slik som samleskinnekammeret, strømbryterkammeret og kabelkammeret. Denne utformingen sikrer at hvis en feil oppstår i ett rom, forblir virkningen lokalisert, og forhindrer hendelsen i å eskalere. Denne modulære, oppdelte designfilosofien danner grunnlaget for hvordan bryterutstyr sikrer total systemstabilitet.

Når det gjelder funksjonell sammensetning, er en typisk bryterenhet ikke bare et enkelt utstyr, men et miniatyrsystem. Den består av flere nøkkelfunksjonelle enheter som jobber sammen:

1. Hovedkretsfremstillings- og bryteenhet: Kjernekomponenten her er strømbryteren. Den er i stand til å lage og bryte kretser under normale belastningsforhold; enda viktigere, i tilfelle kortslutning eller alvorlig overbelastning, lar dens interne utløsningsmekanisme den utløse automatisk i løpet av millisekunder, og avbryte feilstrømmen. Brytekapasiteten bestemmer direkte omfanget av kortslutningsfeil koblingsutstyret kan håndtere.

2. Sikkerhetsisolering og synlig bruddenhet: Denne funksjonen utføres primært av skillebrytere (isolatorer) eller lastbrytere. Frakoblere brukes etter at strømbryteren har åpnet seg for å skape et klart, pålitelig luftisolert gap, som gir en synlig sikkerhetsgaranti for vedlikehold av utstyr. Lastbrytere kan kategoriseres som følger: 1. Luftisolerte: Disse utnytter luft ved atmosfærisk trykk som primært isolasjonsmedium. Fordelene inkluderer en enkel struktur, lavere kostnader og enkelt vedlikehold. Ulemper inkluderer klumpete utstyrsstørrelse; fordi luft har relativt lav dielektrisk styrke, kreves det store elektriske klaringer for å sikre sikkerheten. Innvendige komponenter er også utsatt for miljøfaktorer som fuktighet og støv.

3. Gassisolert: Svovelheksafluorid (SF6)-gass brukes vanligvis som isolasjons- og lysbueslukkende medium. SF6-gass tilbyr utmerkede isolasjons- og bueslukkende evner, noe som gjør at koblingsutstyr som bruker denne teknologien kan være svært kompakte med et lite fotavtrykk, samtidig som de forblir immune mot ytre miljøinterferens. Teknologien er imidlertid sterkt avhengig av gassforseglingsteknikker; videre er SF6 en kraftig drivhusgass, og gjenvinning og deponering er underlagt strenge miljøbestemmelser.

4. Solid-isolert: Faste materialer, som epoksyharpiks, brukes til å støpe eller innkapsle primære kretskomponenter (f.eks. effektbrytere, skillebrytere) i en enkelt integrert modul. Denne teknologien eliminerer helt påvirkningen av det ytre miljøet og muliggjør vedlikeholdsfri drift, med utstyrsstørrelse som faller mellom luftisolerte og gassisolerte typer. Utfordringen ligger i de ekstremt høye kravene til materialbehandling og varmeavledningsdesign.

Moderne koblingsutstyrsdesign legger i økende grad vekt på statlig observerbarhet og intelligent drift og vedlikehold. Tradisjonelle periodiske vedlikeholdsmodeller skifter mot tilstandsbasert prediktivt vedlikehold. Dette er avhengig av ulike sensorer installert i kabinettet: temperatursensorer overvåker varmeutvikling ved kontakter og samleskinnekoblingspunkter; sensorer for delvis utladning oppdager interne isolasjonsfeil i tidlig stadium; og mekaniske karakteristiske sensorer registrerer åpnings- og lukkehastigheter og tidspunkter for strømbrytere. Innsamlede data lastes opp til et backend-system der big data-analyse gir tidlige advarsler om potensielle feil, noe som muliggjør målrettet vedlikehold; dette forbedrer strømforsyningens pålitelighet betydelig og reduserer drifts- og vedlikeholdskostnadene.

Koblingsutstyr fungerer ikke isolert; dets sekundære kontrollsystem fungerer som det nevrale grensesnittet for integrering i moderne smarte nett. Gjennom standard kommunikasjonsprotokoller kan data vedrørende beskyttelse, måling og status overføres til understasjonsautomatiseringssystemer eller overordnede ekspedisjonssentraler. Den kan også motta fjernkontrollkommandoer for å utføre fjernåpnings- og lukkingsoperasjoner. Denne muligheten for toveis informasjonsutveksling gjør det mulig for nettekspeditører å overvåke driftsstatusen til nettverkets kant i sanntid og muliggjør rask feilisolering og strømgjenoppretting – grunnleggende elementer i å bygge et selvhelbredende nett.

Når det gjelder installasjon og langsiktig drift, påvirkes ytelsen til bryterutstyr av en rekke faktorer. Nivået på installasjonsfundamentet, tiltrekkingsmomentet til samleskinneforbindelser og påliteligheten til jordingsnettverket tjener som startbetingelser som bestemmer levetidsytelsen. Under drift akkumulerer interne komponenter elektrisk og mekanisk slitasje; koblinger kan løsne på grunn av termisk ekspansjon/sammentrekning eller elektromagnetiske krefter, noe som fører til overoppheting; og isolasjonsmaterialer gjennomgår gradvis aldring over tid. Selv det mest avanserte utstyret krever profesjonelle inspeksjoner, temperaturovervåking og testing av delvis utladning for å spore endringer i tilstanden.

Som en kritisk node i kraftsystemet legemliggjør bryterutstyr en designfilosofi preget av høy integrasjon, funksjonell spesialisering og fokus på sikkerhetsredundans. Fra den robuste eksterne metallkledningen til den intrikate interne elektriske logikken, og fra grunnleggende fysiske isolasjonsprinsipper til banebrytende smarte sensorteknologier, tjener hver detalj et kjernemål: å etablere pålitelige kontrollpunkter og sikkerhetsbarrierer midt i komplekse strømstrømmer. En dyp forståelse av bryterutstyr avslører at en kontinuerlig, stabil strømforsyning ikke kan tas for gitt; snarere er den avhengig av den strenge ingeniørdesignen og den pågående teknologiske utviklingen bak utallige deler av slikt kritisk utstyr. Disse enhetene er i stand til å lage og bryte kretser ved nominell strøm og tåle spesifikke kortslutningsstrømmer. Disse enhetene er ofte sammenkoblet med sikringer for spesifikke bruksområder. Mekaniske eller elektriske forriglinger mellom dem og effektbrytere er avgjørende for å forhindre driftsfeil.
