Prefabrikkert høy-/lavspenningsstasjon

Deyan Electric er en profesjonell leverandør med rik produksjonserfaring innen industrielle elektriske apparater. Høy/lavspennings prefabrikkerte understasjon er en kompakt, helt lukket og typetestet løsning for 12kV til 400V strømfordeling. Denne "plug-and-play"-enheten integrerer en transformator, HV/LV-bryterutstyr og kontrollsystemer i et enkelt, robust og værbestandig kabinett. Den sikrer pålitelig energiforsyning, økt sikkerhet og er ideell for rask utplassering i urbane, industrielle og kommersielle applikasjoner

Send forespørsel

produktbeskrivelse

Høy-/lavspenningsprefabrikerte understasjon er mye brukt i urbane nettoppgraderinger, boligsamfunn, høyhus, industri- og gruveanlegg, hoteller, kjøpesentre, flyplasser, jernbaner, oljefelt, havna, motorveier og midlertidige kraftanlegg for både innendørs og utendørs bruk.

Høy/lavspennings prefabrikkerte understasjon er en fullt integrert, kompakt løsning for å transformere mellomspenning (f.eks. 12kV eller 40,5kV) til lavspenning (400V). Denne "plug-and-play"-enheten kombinerer transformatorer, HV/LV-bryterutstyr og kontrollsystemer i et robust, værbestandig kabinett. Den sikrer pålitelig kraftdistribusjon, muliggjør rask utplassering på stedet med minimalt med anleggsarbeid, og er ideell for urbane, industrielle og fornybare energiapplikasjoner.

Produktparameter (spesifikasjon)

● Tekniske spesifikasjoner for lastbryter

Serienummer	Navn	Enhet	FKN12-12 Lastbryter	FZN25-12 Vakuumbelastningsbryter
1	Nominell spenning	kV	10
2	Maksimal driftsspenning	kV	12
3	Nominell frekvens	Hz	50
4	Merkestrøm	A	630
5	Nominell bruddlaststrøm	A	630
6	Termisk stabilitetsstrøm (RMS)	kA/S	20/2	20/4
7	Dynamisk stabilitetsstrøm	kA	50	50
8	Kortslutningslukkestrøm (topp)	KA	50	50
9	Brytesykluser for full last	Sekund	20	10000
10	Mekanisk liv	Sekund	2000	10000
11	1 min Strømfrekvens tåler spenning (fase-til-fase og fase-til-jord)	kV	42	42
12	Lynimpulsspenning (relativt og til jord)	kV	75	75

● Tekniske spesifikasjoner for høyspentsikringer

Serienummer		Nominell spenning (kV)	Brytestrøm (A)	Brytestrøm (KA)	Sikringsklasse (A)
UK modell	innenlandsk modell	Nominell spenning (kV)	Brytestrøm (A)	Brytestrøm (KA)	Sikringsklasse (A)
SDL※J		12	40	31.5	6,3 10 16 20 25 31,5 40
SDL※J	XRNT-12	12	100	31.5	50 63 71 80 100
SDL※J		12	125	31.5	125

*Merk: Bestemmes av om en striker er installert. N betyr ingen spiss, A angir spiss tilstede.

Serienummer	Trip-enhetstype	Merkestrøm for overstrømsbryteren A	Brytekapasitet kA (AC 380V)
DW15-630		315.400.630	40
DW15-1000		630 800 1000	50
DW15-1600	Termisk-elektromagnetisk eller elektronisk	1600	50
DW15-2500		1600,2000,2500	60
CW1-2000		630,800,1000,1250,1600,2000	65(80)
CW1-3200	Intelligent	2000,2500,3200	100

Produktfunksjon og applikasjon

Kompakt, integrert "Plug-and-Play"-design

Robust og værbestandig kabinett

Høy sikkerhet og pålitelighet

Utmerket transformatorytelse

Fleksibel konfigurasjon og enkelt vedlikehold

Søknadssider

◇ Kompakte sekundære understasjoner

◇ Små industri- og gruvebedrifter

◇ Vindkraftverk

◇ Hoteller, kjøpesentre, kontorbygg, kommersielle sentre, etc.

◇ C- Lastbryterenhet

◇ D-Direct kabeltilkoblingsenhet

◇ De-Direct kabeltilkoblingsenhet med jordingsbryter

◇ F- Last bryter-sikring kombinasjonsenhet

◇ V- Vakuumbryterenhet

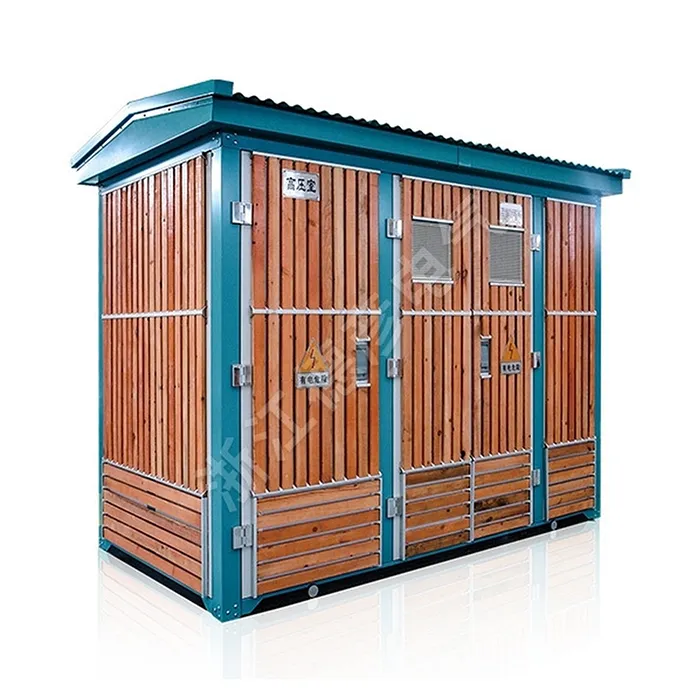

High/Low Voltage Prefabricated Substation
