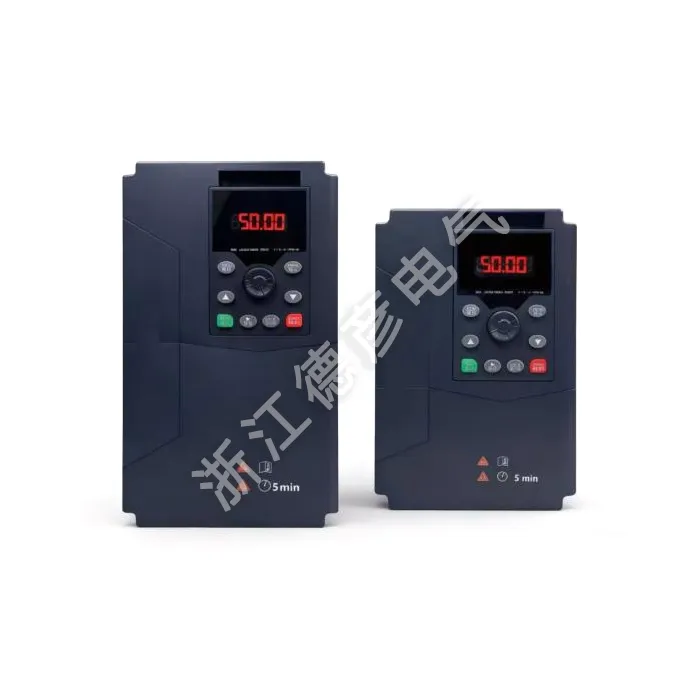

Inverter for Wire-Drawing Machine

Deyan Electric er en profesjonell industriell elektrisk leverandør, som tilbyr pålitelige løsninger og god prisfordel, og dekker europeiske og amerikanske markeder. LNC860L Inverter for Wire-Drawing Machine har avansert spenningskontroll og stabil kvalitet. Egnet for bulkkjøp, den passer til lednings- og kabelindustrien, og sikrer jevn drift.

Send forespørsel

produktbeskrivelse

LNC860L-serien av frekvensomformere dedikert til trådtrekkemaskiner har ikke bare alle høyytelsesfunksjonene til 8605-vektor frekvensomformere, men kan også oppnå lukket sløyfestrekkkontroll og åpen sløyfestrekkkontroll, som oppfyller ulike krav til vikling og avvikling. Den har en innebygd matematisk modell for strekkviklingskontroll og støtter automatisk beregning av rullediameteren. Den kan brukes mye i bransjer som wire og kabel, metallfoliebehandling, vikling, metalltrådtrekking og plasttrådtrekking. Denne vekselretteren for trådtrekkende maskin er standard – utstyrt med en 485 kommunikasjonsfunksjon, og en bremseenhet er standard – utstyrt for effekt på 22kW og lavere. Effektområde: 0,75kW-400kW-380V.

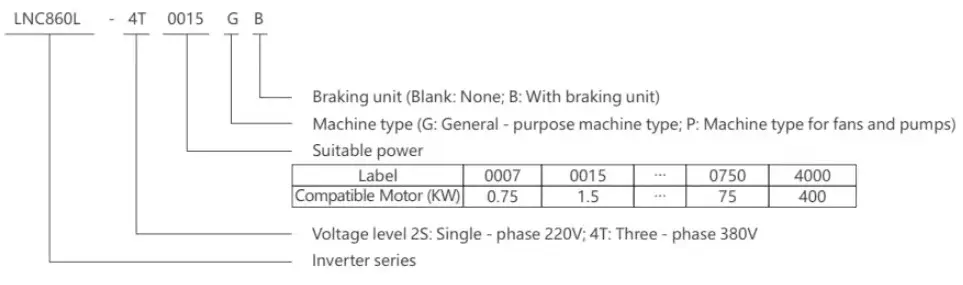

Modellbetydning

LNC860L Inverter for Wire-Drawing Machine

Produktfunksjoner

▲ Høy ytelse vektorkontroll, stort lavfrekvent dreiemoment og stabil utgang

▲ Støtter forskjellige kodere: ABZ inkrementell, U inkrementell og resolver

▲ Bred spenningsinngang, automatisk utgangsspenningsregulering (AR), ingen avstengning under kortvarig strømtap, med sterkere tilpasningsevne

▲Støtter lukket sløyfe-strekkkontroll og åpen sløyfe-spenningskontroll

▲ Innebygd matematisk modell for strekkviklingskontroll, støtter automatisk beregning av rullediameteren

▲Smidig start, stabil drift og konstant spenning

▲Automatisk ledning - brudddeteksjon, automatisk treghetskompensasjon

▲ Avviklings- og avviklingssystemkombinasjon, kan dele DC-bussen og spare elektrisk energi

▲ Innebygd avansert PID-algoritme, med rask respons, sterk tilpasningsevne og enkel feilsøking

▲16 - trinnhastighetskontroll, enkel PLS realiserer multifunksjons logikkkontroll som timing, konstant - hastighet og retning - innstilling

▲Embedded RS485 kommunikasjonsgrensesnitt støtter Modbus-protokoll

▲ Flere beskyttelsesfunksjoner: overspenning, overstrøm, overbelastning, overoppheting osv

Instruksjoner for navneskilt

MODELL:	LNC860L-4T0037GB/4T0055PB
MAKT:	3,7KW 9A/5,5KW 13A
INNGANG:	3PH AC380V 50HZ/60HZ
PRODUKSJON:	3PH ACOV-380V OHZ-400HZ
S.N:	Strekkode

Liste over maskintyper

Frekvensomformer modell	Strømkapasitet (kVA)	Inngangsstrøm (A)	Utgangsstrøm (A)	Gjeldende motor (KW)
Enfase strømforsyning: 220V±15%,50/60Hz
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
Trefase strømforsyning: 380V±15%,50/60Hz
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
LNC860L-4T0450G	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

Tekniske spesifikasjoner

Punkt		Spesifikasjon
Kontrollegenskaper	Utgangsfrekvens	0-500 Hz
	Bærefrekvens	0,8kHz~12kHz Bærefrekvensen kan justeres automatisk i henhold til lastegenskapene
	Utgangsfrekvensoppløsning	0,01 Hz
	Kontrollmodus	Vektorkontroll med åpen sløyfe (SVC) V/F-kontroll Vektorkontroll med lukket sløyfe (FVC)
	Momentegenskaper	Med dreiemomentkompensasjon og slipkompensasjon kan startmomentet nå 150 % ved 0,5 Hz
	Dreiemomentkontrollnøyaktighet	±5 %(FVC)
	Kriterium for handlingsforebyggende stopp	Sett som en prosentandel av merkestrømmen, fra 20 % til 250 %
	Hastighetsreguleringsområde	1:100(SVC) 1:1000(FVC)
	Hastighetsstabiliseringsnøyaktighet	±0,5 %(SVC) ±0,02 %(FVC)
	Overbelastningskapasitet	150 % av nominell utgangsstrøm i ett minutt
	V/F kurve	Fire moduser: lineær; flerpunkts; fullstendig V/f-separasjon; ufullstendig V/f-separasjon
	Akselerasjons- og retardasjonskurve	Lineær eller S-kurve akselerasjons- og retardasjonsmoduser; fire akselerasjons- og retardasjonstider; akselerasjon og retardasjonstidsområde 0,1~6500,0s
	DC bremsing	DC-bremsefrekvens: 0,00Hz~maksimal frekvens.Bremsetid:0,0s~60,0s, strømverdi for bremsevirkning:0,0%~100,0%
	Joggekontroll	Joggefrekvensområde: 0,00 Hz ~ maksimal frekvens, joggeakselerasjon og retardasjonstid 0,1s~6500,0s
	Enkel PLS, flertrinns hastighetsdrift	Opptil 16-trinns drift kan oppnås gjennom den innebygde PLS-en eller kontrollterminalene
	Innebygd PID	Det kan enkelt realisere prosesskontroll lukket sløyfe kontrollsystem
	Automatisk spenningsregulering (AVR)	Når nettspenningen endres, kan den automatisk opprettholde en konstant utgangsspenning
	Rask strømbegrensende funksjon	Minimer overstrømsfeil i størst grad og beskytt normal drift av frekvensomformeren
Driftsegenskaper	Driftskommando kanal	Tre kanaler: gitt av betjeningspanelet, gitt av kontrollterminalene, gitt av den serielle kommunikasjonsporten. Den kan byttes på forskjellige måter
	Frekvenskilde	Ti frekvenskilder: gitt av panelknapp, gitt av betjeningspanel, gitt av analog spenning, gitt av analog strøm, gitt av RS485-kommunikasjon, som kan byttes på forskjellige måter
	Hjelpefrekvenskilde	Ti hjelpefrekvenskilder. Den kan fleksibelt oppnå finjustering av hjelpefrekvens og frekvenssyntese
	Inngangsterminaler	Seks digitale inngangsterminaler, hvorav en kan brukes som en høyhastighets pulsinngang. To analoge inngangskanaler, Al1: inngangsområde 0~+10V, Al2: inngangsområde 0~+10V/0-20mA
	Utgangsterminaler	Én høyhastighets pulsutgangsterminal, sender ut firkantbølgesignaler fra OkHz~50kHz, som kan realisere utgangen av fysiske størrelser som innstilt frekvens og utgangsfrekvens En digital utgangsterminal En reléutgangsterminal To analoge utgangsterminaler: OV~10V/0-20mA, som kan indikere utgangen til utgangsfrekvens/frekvens/strømhastighets-signal/strøm-/spenningsfaktor-signal
	Beskyttelsesfunksjon	Motorkortslutningsdeteksjon ved oppstart av inngang og utgang fasetapbeskyttelse, overstrømbeskyttelse, overspenningsbeskyttelse, underspenningsbeskyttelse, overopphetingsbeskyttelse overbelastningsbeskyttelse, etc.
Eironment	Søknadsplass	Innendørs, ikke direkte utsatt for sollys, fri for støv, etsende gasser, brennbare gasser, oljetåke, vanndamp, dryppende vann eller salt, etc.
	Høyde	Mindre enn 1000m
	Luftfuktighet i omgivelsene	-10 ℃ ~ + 40 ℃ (Når omgivelsestemperaturen er mellom 40 ℃ ~ 50 ℃, er reduksjonsdrift nødvendig)
	Fuktighet	Mindre enn 95 % RH, uten vanndråpekondensering
	Vibrasjon	Mindre enn 5,9 m/s² (0,6 g)
	Lagringstemperatur	-20℃~+60℃
