Veiledning for valg av koblingsutstyr

I hovedsak, å velge typekoblingsutstyrer en beslutningsprosess som går fra å «definere krav» til «matche parametere». For å gjøre utvelgelsesprosessen klarere, har jeg delt den ned i åtte nøkkeldimensjoner. Du kan bruke dette som en sjekkliste, og sjekke hvert element mot din faktiske situasjon.

Tre kjernedimensjoner for valg av bryterutstyr

Utvalgsdimensjon

Viktige hensyn

Utvalgsveiledning

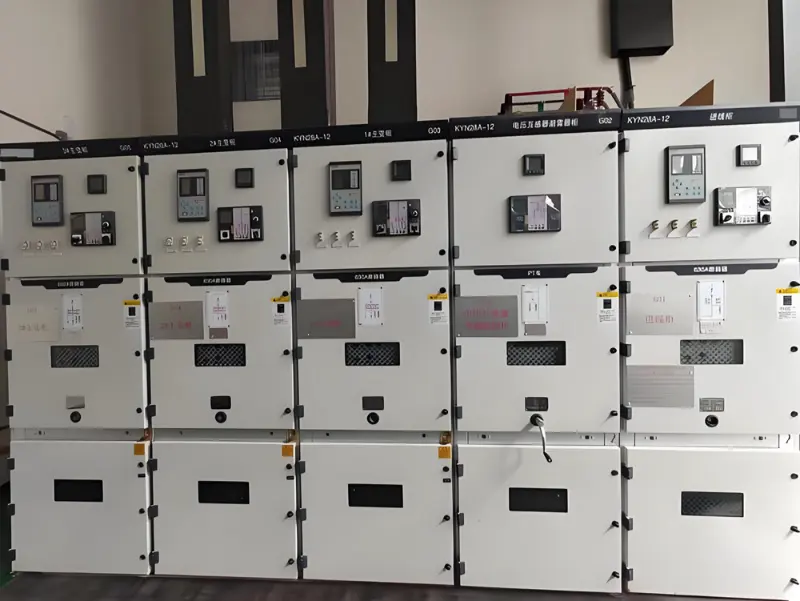

1. Spenningsnivå

Bestem om det er for et høyspentsystem (f.eks. 10kV, som innkommende linje/transformator primærside) eller et lavspentsystem (f.eks. 380V/220V, som utgående linje/terminaldistribusjon).

Dette er den mest grunnleggende inndelingen, som direkte bestemmer utstyrets isolasjonsnivå og interne komponenter.

2. Installasjonsmiljø

Vurder om det er for innendørs eller utendørs installasjon, og om det er spesielle krav som vanntetting (IP-klassifisering), fuktbestandighet, korrosjonsbestandighet eller eksplosjonsbeskyttelse.  Utendørs bruk krever høye inntrengningsbeskyttelsesklasser (f.eks. IP54 eller høyere) og kabinetter i rustfritt stål; fuktige/korrosive miljøer krever helt lukket utstyr eller spesielle beleggbehandlinger.

3. Funksjonelt formål

Definer tydelig hovedformålet: belysning, effekt (f.eks. motorstyring), kraftfordeling, effektfaktorkorreksjon (kondensatorbank) eller måling. Lysfordelingsbokser har liten belastning og kan veggmonteres; kraftfordelingsbokser har stor belastning, er ofte gulvstående og krever ofte motorstyreenheter.

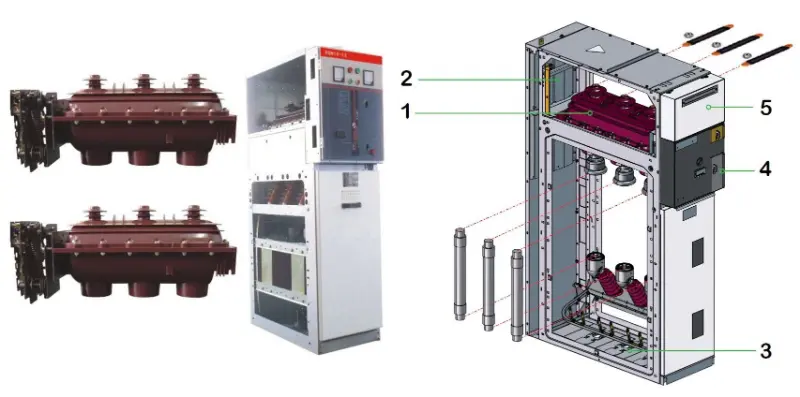

4. Strukturell form

Velg mellom fast type (f.eks. GGD, økonomisk) eller uttrekkstype (f.eks. GCK/GCS/MNS, enkelt vedlikehold, høy pålitelighet). Fast type er egnet for situasjoner med spredt belastning, få kretsløp og begrensede budsjetter.

Uttrekkstype er egnet for situasjoner med konsentrert belastning, mange kretser og høye krav til pålitelighet av strømforsyningen (f.eks. datasentre, petrokjemisk industri).

5. Elektriske parametere

Kontroller systemets nominelle spenning, frekvens og beregnede strøm. Enda viktigere, sikre overholdelse av dynamiske og termiske stabilitetskrav under kortslutningsforhold. Strømbryterens bryteevne skal være større enn maksimal kortslutningsstrøm ved installasjonspunktet.  Parametertilpasning er grunnleggende for sikker drift. Det må være basert på strenge beregninger, ikke bare erfaring eller estimering.                6. Prosjekt Natur

Er det et nytt byggeprosjekt, et renoveringsprosjekt eller et kapasitetsutvidelsesprosjekt?

For nybygg, prioriter høykvalitets, svært pålitelige nye produkter. For renovering/utvidelse, referer til eksisterende skaptype for enklere systemintegrasjon.

7. Installasjonsplass

Mål lengden, bredden og høyden på det elektriske rommet, spesielt bredden på betjeningsgangene foran og bak skapene.

Plass tilgjengeligheten begrenser direkte skapdimensjoner og layout. For eksempel må bredden på bakgangen oppfylle vedlikeholdskravene, og rader med skap lengre enn 6m krever to utgangspunkter.

8. Vedlikehold og ledelse  Vurder det tekniske ferdighetsnivået til driftspersonellet og kravene til vedlikeholdsvennlighet.

Uttrekkbare skap tilbyr god utskiftbarhet av enheter; under vedlikehold kan den defekte enheten trekkes ut for raskt å gjenopprette strømforsyningen, men kostnadene er høyere.

Vanlige brytermodeller og aktuelle scenarier

Etter å ha forstått kjernedimensjonene, la oss se på flere vanlige typerlavspent koblingsanleggpå markedet. Dette vil hjelpe deg å matche dine abstrakte krav med spesifikke produkter.

Modellserie  Strukturtype  Kjerneegenskaper

Typiske aktuelle scenarier

:-----------  :-------------  :--------------------------------------------------------

GGD  fast Økonomisk og praktisk, enkel krets, men krever strømbrudd for vedlikehold.

Industri- og gruvebedrifter, byggeplasser med kostnadsfølsomhet, færre kretsløp og lave krav til strømforsyningskontinuitet.

GCK       Uttrekking

Sammensatt av Motor Control Center (MCC) enheter. Isolerte kretser gir god sikkerhet og pålitelighet. Tilbyr god valuta for pengene.

Kraftsystemer, industri- og gruvebedrifter, høyhus som krever kraftkonvertering, distribusjon og motorstyring. For tiden en mye brukt type.

GCS       Uttrekking

Forbedret design basert på GCK, fleksibel struktur, god utskiftbarhet av skuffeenheter. Tidlige versjoner hadde relativt lavere beskyttelsesnivåer.  Distribusjonssystemer i store kraftverk, petrokjemiske anlegg, etc., som krever høye automatiseringsnivåer og grensesnittevne med datamaskiner.

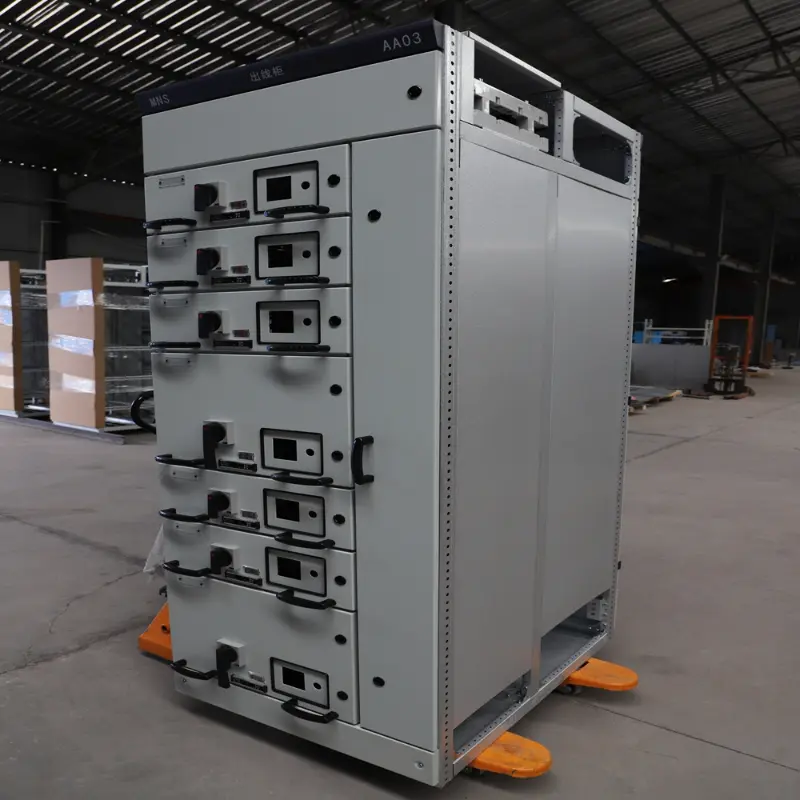

MNS       Uttak

Kompakt design, modulær struktur, utmerket utførelse, høyt beskyttelsesnivå, overlegen ytelse, men relativt høyere kostnad (ca. det dobbelte av GCS).  Situasjoner med ekstremt høye krav til pålitelighet, sikkerhet og plassutnyttelse av strømforsyningen, som store datasentre, eksklusive hoteller og verksteder for presisjonsproduksjon.

> Kort sagt, fra GGD til MNS, kan det sees på som en progresjon i både ytelse og kostnad. For de fleste konvensjonelle prosjekter er GCK ofte et fornuftig valg som balanserer økonomi og pålitelighet.
