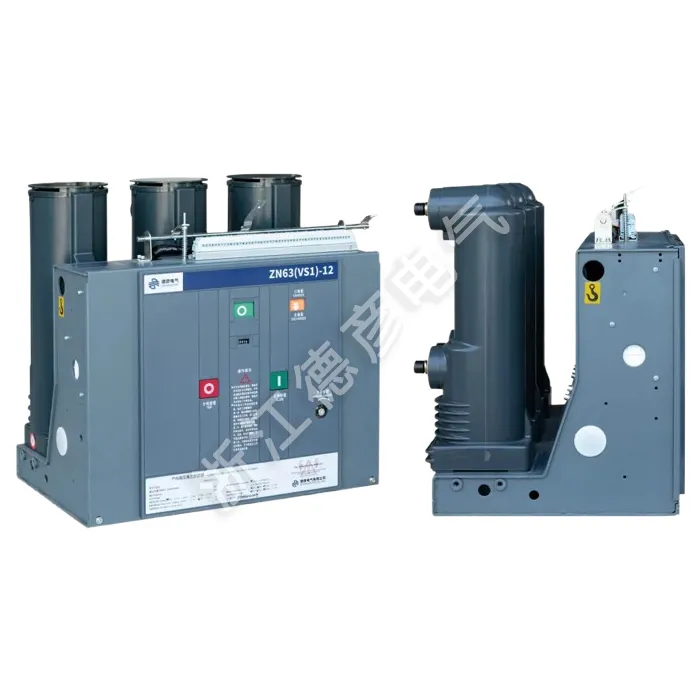

Fast innendørs høyspenningsvakuumbryter

Deyan Electric er en profesjonell leverandør med rik produksjonserfaring innen industrielle elektriske apparater. Den faste innendørs høyspenningsvakuumbryteren designet for 12kV-systemer. Ved å bruke avansert vakuumavbruddsteknologi sikrer den pålitelig strømbrudd, minimalt vedlikehold og økt sikkerhet. Kompakt og allsidig, den er ideell for kraftdistribusjon og beskyttelse i ulike industrielle og bruksområder.

Send forespørsel

produktbeskrivelse

Den faste innendørs vakuumbryteren er et trefaset AC 50Hz, 12KV innendørs bryterutstyr. Den er egnet for kontroll og beskyttelse av industribedrifter, kraftverk, transformatorstasjoner og elektriske anlegg, og er egnet for hyppige driftssteder. Betjeningsmekanismen og effektbryterhuset er integrert. Den kan være utformet som en fast installasjonsenhet eller være utstyrt med en dedikert aktiveringsmekanisme for å danne en skuffeenhet for bruk. Hovedkretsdelen av den faste innendørs vakuumkretsbryteren kan ta i bruk en integrert størknet terminalpol for å oppnå miniatyrisering, høy pålitelighet og vedlikeholdsfri for strømbryteren. Den kan utstyres med KYN28-12(GZS) type middels monterte skuffe-type bryterskap, og den faste typen kan også brukes i XGN fast type bryterskap.

Produktparameter (spesifikasjon)

Serienummer	Navn		Enhet	Data
1	Nominell spenning		kV	12
2	Maksimal driftsspenning		KV	12
3	Merkestrøm		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Nominell kortslutningsbrytestrøm (Rated Thermal Stability Current - RMS)		KA	20/25	31.5		40
5	Vurdert kortslutningslukkestrøm (topp)		KA	50/63	80		100
6	Vurdert toppmotstandsstrøm (vurdert dynamisk stabilitetsstrøm - topp)		KA	50/63	80		100
7	4S-klassifisert kortslutning tåler strøm		KA	20/25	31.5		20/25
8	Nominell isolasjonsnivå	Arbeidsspenningsmotstand (før og etter nominell brudd)/1 min Strømfrekvensspenningsmotstand	KV	Bakke 42 (pause 48)
		Tål spenning (før og etter nominell brudd) / toppklassifisert lynimpuls tåler spenning		Bakke 75 (pause 85)
9	Nominert termisk stabilitetstid		S	4
10	Vurdert driftssekvens			Separat -0,3S - Kombinert -180S - Kombinert
11	Mekanisk liv		Sekund	20000
12	Vurdert kortslutningsbrytende nåværende antall pauser		Sekund	50
13	Driftsmekanisme nominell lukkespenning (DC)		v	AC, DC 110 220
14	Driftsmekanisme nominell åpningsspenning (DC)		v	AC, DC 110 220
15	Kontaktgap		mm	11±1
16	Overslag (kontaktfjær kompresjonslengde)		mm	3,5±0,5
17	Trefaset lukking og åpningstid		ms	≤2
18	Kontaktsprettstid under stenging		ms	≤2
19	Gjennomsnittlig utløsningshastighet		m/s	0,9~1,2
	Gjennomsnittlig lukkehastighet		m/s	0,5-~0,8
20	Åpningstid	Ved maksimal driftsspenning	S	≤0,05
21		Ved minimum driftsspenning		≤0,08
22	Stengetid		S	0.1
23	Motstand for hver fase hovedkrets		μΩ	630 ≤50		1250 ≤ 45
24	Tillatt kumulativ slitasjetykkelse for bevegelige og stasjonære kontakter		mm	3

Produktfunksjon og applikasjon

Avansert vakuumavbrudd

Fast og kompakt design

Høy sikkerhet og pålitelighet

Vårdriftsmekanisme

Allsidig bruksområde

◇ Kompakte sekundære understasjoner

◇ Små industri- og gruvebedrifter

◇ Vindkraftverk

◇ Hoteller, kjøpesentre, kontorbygg, kommersielle sentre, etc.

◇ C- Lastbryterenhet

◇ D-Direct kabeltilkoblingsenhet

◇ De-Direct kabeltilkoblingsenhet med jordingsbryter

◇ F- Last bryter-sikring kombinasjonsenhet

◇ V- Vakuumbryterenhet

Fixed Indoor High-Voltage Vacuum Circuit Breaker
