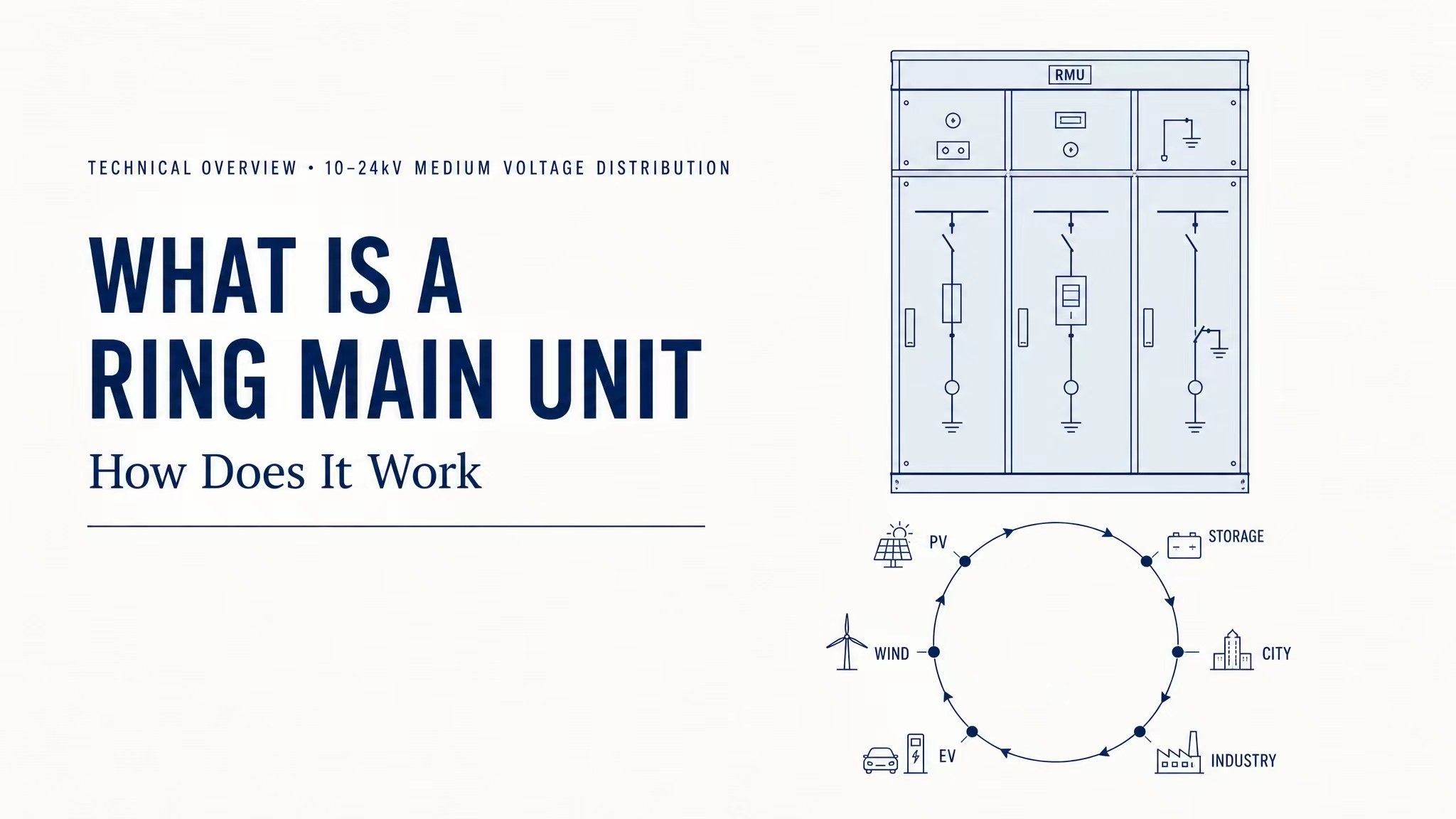

Hva er en ring-hovedenhet og hvordan fungerer den

I urbane kabelrørledningsrenovering, støtte for kraftdistribusjon for ny energi, og strømforsyningsprosjekter for boligsamfunn og industriparker,Ring Hovedenheter(RMU-er) fungerer som kjernekoblingsutstyret i 10--24kV mellomspent ringdistribusjonsnettverk. Takket være deres kompakte kabinettstruktur, pålitelige lastbrytersammenstillinger og fleksible ringstrømforsyningsmodus, har RMU-er blitt vanlig utstyr for utendørs kraftdistribusjon, matching av bokstransformatorstasjoner og underjordisk rørledningsstrømfordeling. Dette dokumentet gir en detaljert introduksjon som dekker de grunnleggende arbeidsprinsippene til utstyret, fem kjernefordeler, gjeldende steder, rutinemessig inspeksjon og vedlikehold, samt den tekniske trenden med nye miljøvennlige gassisolerte RMUer i industrien, som tar hensyn til vanlige søkeord i den elektriske sektoren.

I. Grunnleggende arbeidsprinsipp

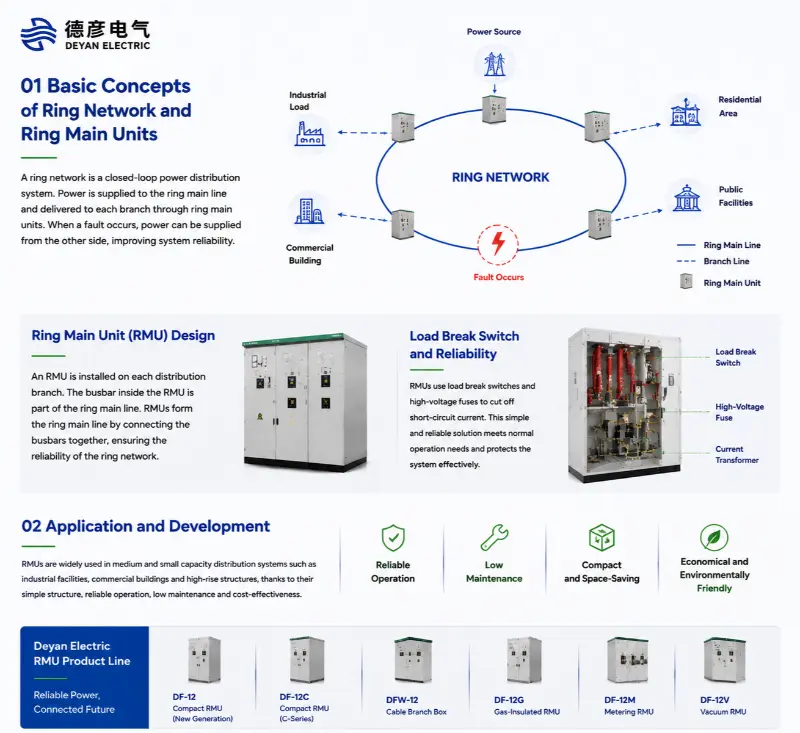

Ringstrømforsyning refererer til å danne en lukket ringstrømforsyningssløyfe ved å koble flere høyspentkabler ende mot ende. Utstyrt med interne komponenter, inkludert lastbrytere, jordingsbrytere og sikringer, kontrollerer RMU-er tilkobling og frakobling av kabellinjer i sløyfen.

Når det oppstår kortslutning eller kabelskade på en del av ringnettverket, kan RMU raskt koble fra det defekte segmentet. Lydkretser kan fortsatt overføre strøm toveis, unngå strømbrudd over hele området og forbedre strømforsyningsstabiliteten til urbane distribusjonsnettverk betraktelig --- dette er kjernefunksjonen som skiller den fra vanlige høyspentskap.

II. Fem kjerneproduktfunksjoner

1. Kompakt skapdesign for å spare installasjonsplass
Med en modulær integrert struktur er det totale volumet langt mindre enn konvensjonelle høyspentskap. Den kan installeres direkte i grønne veibelter, kabelbrønner og trange underjordiske strømfordelingsrom, noe som gjør den ideell for plassknappe utendørs kraftdistribusjonspunkter i byer.

2. Flere valgfrie isolasjonsmedier med enestående sikkerhetsytelse
Markedet tilbyr ulike typer, inkludert SF6 gassisolerte, tørr luft miljøvennlige gassisolerte, solid isolerte og luftisolerte produkter. Den fullstendig forseglede kabinettstrukturen er vanntett og støvtett med en IP67 beskyttelsesgrad, motstår erosjon fra regn, sand, fuktighet og kystsalttåke for utendørs drift døgnet rundt.

3. Ring strømforsyning med rask feilisolering
Den støtter ringbytte med to strømstyrker. Når en feil oppstår på en enkelt gren, låser og isolerer enheten feilen umiddelbart uten å forstyrre strømforsyningen til andre brukere, noe som gjør den uunnværlig for oppgradering og renovering av strømnettet i gamle byområder.

4. Enkel struktur med langsiktig vedlikeholdsfri ytelse
Interne komponenter i gassisolerte RMU-er er fri for oksidering av omgivelsesluft, noe som reduserer daglig inspeksjonsarbeid. Mekaniske lastbrytere har høy holdbarhet og tåler hyppige bytteoperasjoner.

5. Støtte for intelligent oppgradering via primær-sekundær integrasjon
Nye intelligente RMU-er er utstyrt med sensorterminaler for å fjernovervåke temperatur, gasstrykk og linjefeilsignaler. Kompatible med smart grid back-end-systemer, muliggjør uovervåket drift og automatiske feilalarmer, i tråd med den intelligente transformasjonstrenden for kraftdistribusjon.

III. Hovedapplikasjonsscenarier

● Renovering av jordkabel i gamle bydelerog utendørs kraftfordelingsringnett langs kommunale veier

● Høyspente kraftdistribusjonsenheter for boligkvarter, kommersielle komplekserog underjordiske parkeringshus

● Inngående og utgående koblingsskapinne i boks-type understasjoner

● 10kV netttilkoblet kraftfordelingfor solcellekraftverk og distribuerte energilagringsprosjekter

● Støtte for strømforsyningssystemer for industriparker, industrisoner, gruverog motorveiinfrastruktur

● Utendørs ringstrømforsyningspunkter i kystgater, byer og landlige områder;anti-korrosjonsskap tilpasser seg tøffe driftsmiljøer

IV. Standard daglige vedlikeholdsmetoder

1. Inspiser skapet utvendig regelmessigfor bulker, korrosjon eller aldring/skadede tetningslister på skapdører; reparer oppsprukket maling for å forhindre rust og vanninntrengning.

2. Kontroller gasskammertrykket med jevne mellomromav gassisolerte modeller og adressere lavtrykkslekkasjealarmer umiddelbart.

3. Test jevn bytteytelse gjentatte gangerav lastbrytere og jordingsbrytere, og fjern oppsamlet støv og rusk inne i skapet.

4. Sjekk temperaturen på kabelskjøterfor å eliminere skjulte farer som løse og overopphetede ledningsterminaler.

5. Gjennomfør regelmessige tester for isolasjonsmotstandsspenningog verifisere normal drift av intelligente overvåkingsterminaler og feilindikatorer.

V. Bransjeutviklingstrend

Drevet av Dual Carbon-politikken, vinner miljøvennlige tørrluftisolerte RMU-er utbredt popularitet. De erstatter tradisjonell drivhusgass svovelheksafluorid med ren luft som isolasjonsmedium for overlegen miljøytelse. I mellomtiden har primær-sekundær integrasjon, miniatyrisering og intelligens blitt mainstream industriretninger, og RMUer fortsetter å levere pålitelig støtte for bygging av urbane smarte distribusjonsnettverk.
