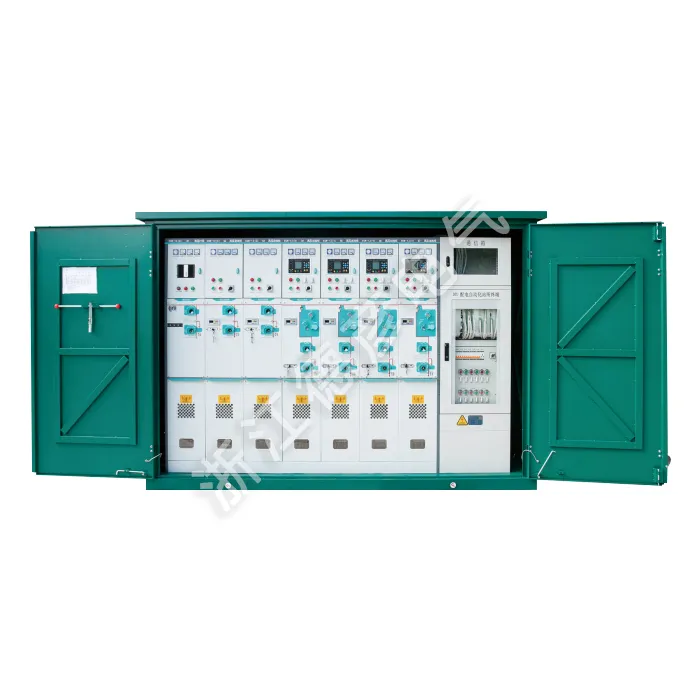

Høyspent kabelgrenboks (utendørs koblingsstasjon)

Deyan Electric er en profesjonell industriell elektrisk leverandør med integrert FoU, produksjon og service. Høyspenningskabelgrenboksen (utendørs koblingsstasjon) er en kompakt, værbestandig utendørs koblingsstasjon for 6-35kV distribusjonsnettverk. Den muliggjør sikker kabelforgrening, tilkobling og isolasjon gjennom fullt isolerte plug-in-kontakter, med synlige frakoblingspunkter og pålitelig jording. Denne plassbesparende løsningen forenkler utvidelse og vedlikehold av nett.

Send forespørsel

produktbeskrivelse

Høyspenningskabelgrenboksen （Utendørs koblingsstasjon） er en kompakt, værbestandig utendørs koblingsstasjon for 6-35kV distribusjonsnettverk er en avansert gassisolert utendørs ringhovedenhet som inneholder internasjonale standardteknologier. Høyspenningskabelgrenboksene er designet for 12/24kV distribusjonsnettverk, den har fullstendig forseglet SF6-isolasjon, modulær konstruksjon og vedlikeholdsfri drift som er egnet for tøffe miljøer. Den støtter utvidbare automasjonsfunksjoner og muliggjør pålitelig kraftdistribusjon på tvers av industriparker, urbane områder og kommersielle sentre, samtidig som den letter nettintelligens.

Produktparameter (spesifikasjon)

Prosjektnavn			Enhet	Last bryter
Prosjektnavn			Enhet	C-lastbryterenhet	F-kombinasjon elektrisk enhet	V- effektbryterenhet
Nominell spenning			kv	24/12	24/12	24/12
Nominell frekvens			Hz	50	50	50
Merkestrøm			A	630	125	630
Vurdert overføringsstrøm			A		1750
Nominell isolasjonsnivå	1 min Strømfrekvens tåler spenning (fase-til-jord)	vekselvis i opposisjon	KV		42/65
	1 min Strømfrekvens tåler spenning (fase-til-jord)	Mellom pausene	KV		48/79
	Lynimpulsspenning	vekselvis i opposisjon	KV		75/125
	Lynimpulsspenning		KV		85/145
Nominell kortslutningsbrytestrøm			kV	20	315	20
Nominell kortslutningsstrøm			KA	50	80	50
Nominell kortslutningslukkestrøm (jordingsbryter)			KA	50		50
Vurdert korttidsmotstandsstrøm		Hovedkrets	kA	20	20	20
Vurdert korttidsmotstandsstrøm		Jordingsbryter	KA	20	20	20
Vurdert kort varighet		Hovedkrets	S	4		4
Vurdert kort varighet		Jordingsbryter	S	4	4	4
Vurdert topp tåle strøm		Hovedkrets	KA	50		50
Vurdert topp tåle strøm		Jordingsbryter	KA	50	50	50
Internal Arc Test (Internal Combustion Arc Test)			A	630	20kA/0,5s	630
Nominell lukkestrøm			A	630	Begrenset av sikringen	630
Nominell aktiv lastbrytestrøm			A	10	Begrenset av sikringen	25
Nominell kabellading og bruddstrøm			Sekund	5000	17.4	3000
Mekanisk liv		Last inn/frakoble bryter	Sekund	3000	5000	3000
		Jordingsbryter	Sekund		3000	10000
		Vakuumbryter	Mpa
SF6 gasstrykk (absolutt trykk ved 20°C)					0.035
Årlig lynnedslagsrate					≤0,025 % årlig
Beskyttelsesgrad for luftkammer og sikringsrør					IP67
Innhegning og boligvernvurdering					IP4X

Produktfunksjon og applikasjon

Kompakt utendørsdesign

Fullstendig miljøvern

Avansert gassisolasjonsteknologi

Fleksibel modulær konfigurasjon

Vedlikeholdsfri drift

Søknadssider

◇ Kompakte sekundære transformatorstasjoner

◇ Små industri- og gruvebedrifter

◇ Vindkraftverk

◇ Hoteller, kjøpesentre, kontorbygg, kommersielle sentre, etc.

◇ C- Lastbryterenhet

◇ D-Direct kabeltilkoblingsenhet

◇ De-Direct kabeltilkoblingsenhet med jordingsbryter

◇ F- Last bryter-sikring kombinasjonsenhet

◇ V- Vakuumbryterenhet

High Voltage Cable Branch Box (Outdoor Switching Station)
