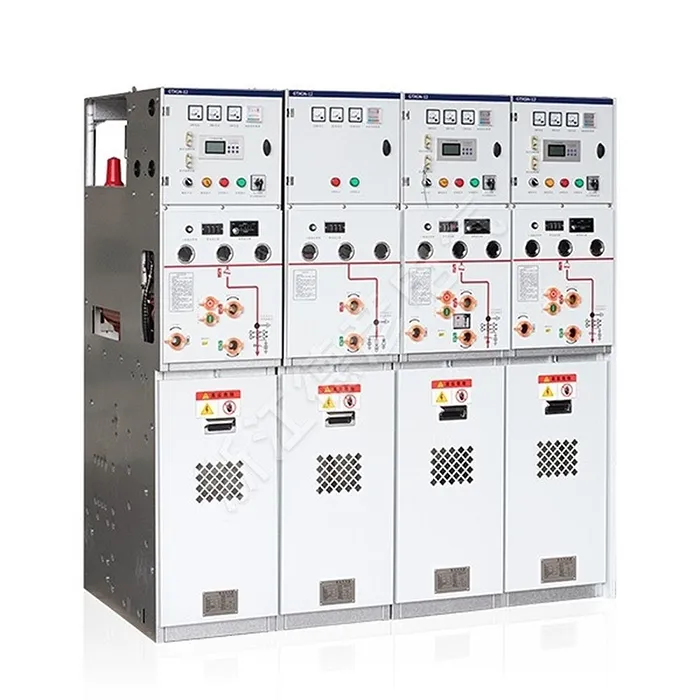

AC metallisolert ring hovedbryterutstyr

Deyan Electric er en profesjonell industriell elektrisk leverandør med integrert FoU, produksjon og service. AC Metal-Insulated Ring Main Switchgear er en kompakt, luftisolert enhet for pålitelig 10-12kV sekundær kraftfordeling. Designet for ring hovedsystemer, sikrer den sikker lastbytte, feilisolering og kontinuerlig strømforsyning. Dens robuste, modulære design tilbyr enkelt vedlikehold og er ideell for urbane nett, industriområder og kommersielle komplekser som krever pålitelig og kostnadseffektiv nettverksytelse.

Send forespørsel

produktbeskrivelse

AC Metal-Isulated Ring Main Switchgear er en fullstendig isolert, forseglet og vedlikeholdsfri løsning. Denne enheten integrerer alle strømførende deler i en enkelt epoksystøpt blokk, og sikrer total immunitet mot tøffe miljøer. Den pålitelige Ring Main Unit er ideell for ulike bruksområder fra urbane nett til krevende steder som tunneler og flyplasser. Med sin kompakte og sikre design garanterer dette solid isolerte bryterutstyret driftssikkerhet og sikkerhet.

Produktparameter (spesifikasjon)

Prosjekt	Enhet	Parametere
rutine
Nominell spenning	kV	12
Nominell frekvens	Hz	50
Strømfrekvens tåler spenning	kV/min	42/48
Lynimpulsspenning	kV	75/85
Lysbuevarighet	S	≥0,5
IP-klassifisering for komponenter (unntatt måleskap)		IP67
Kapslingsbeskyttelsesvurdering		IP4X
Beskyttelsesgrad for rom		IP2X
Driftsstrømforsyningsspenning	V	DC24, 48, 110, 220
Driftsstrømforsyningsspenning	V	AC110, 220
Samleskinnesystem
Merkestrøm	A	630(1250)
Vurdert korttidsmotstandsstrøm	kA/s	20/4 (25/4)
Vurdert topp tåle strøm	kA	50(63)
Vurdert topp tåle strøm	kA	50
Last bryterenhet
Merkestrøm	A	630
Nominell kortslutningsstrøm	KA	50
Vurdert korttidsmotstandsstrøm	KA/S	20/4
Lastbryters mekaniske levetid	Sekund
Elektrisk levetid for lastbrytere	sekund	E3
Delvis utladning	pc	≤5
Strømbryterenhet
Merkestrøm	A	630(1250)
Nominell kortslutningsbrytestrøm	KA	20(25)

Prosjekt	Enhet	Parametere
Nominell kortslutningsstrøm	kA	50(63)
Vurdert korttidsmotstandsstrøm	kA/S	20/4 (25/4)
Mekanisk levetid for effektbrytere	sekund	20000
Levetid for effektbrytere	sekund	E2
Vurdert driftssekvens		0-0,3s-CO-180s-CO
Delvis utladning	PC	≤5
Last bryter-sikring kombinert elektrisk enhet
Merkestrøm (maksimum)	A	200
Nominell kortslutningsbrytestrøm	kA	31.5
Merkestrøm (maksimum)	KA	80
Delvis utladning	PC	3150
Koble fra bryteren
Merkestrøm	A	630/1250
Vurdert korttidsmotstandsstrøm	KA	20/25
Vurdert kort varighet	S	4
Vurdert topp tåle strøm	kA	50/63
Mekanisk liv	Sekund	3000
Jordingsbryter
Merkestrøm	A	630/1250
Vurdert korttidsmotstandsstrøm	K	20/25
Vurdert kort varighet	S	4
Vurdert topp tåle strøm	k	50/63
Vurdert kortslutningslukkestrøm (topp)	KA	50
Vurderte kortslutningslukkestrømsykluser	Sekund	2
Mekanisk liv	Sekund	3000

Produktfunksjon og applikasjon

Søknadssider

Solid isolasjon for økt sikkerhet og miljøvennlighet

Kompakt og plassbesparende design

Svært pålitelig under ugunstige forhold

Vedlikeholdsfri drift

Fleksibel og utvidbar konfigurasjon

◇ Kompakte sekundære understasjoner

◇ Små industri- og gruvebedrifter

◇ Vindkraftverk

◇ Hoteller, kjøpesentre, kontorbygg, kommersielle sentre, etc.

◇ C- Lastbryterenhet

◇ D-Direct kabeltilkoblingsenhet

◇ De-Direct kabeltilkoblingsenhet med jordingsbryter

◇ F- Last bryter-sikring kombinasjonsenhet

◇ V- Vakuumbryterenhet

AC Metal-Insulated Ring Main Switchgear
